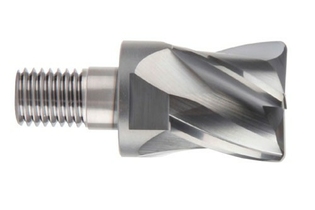

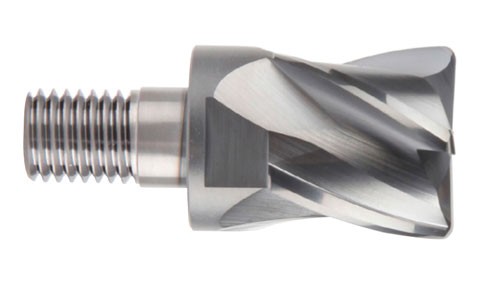

Сменная твердосплавная головка для корпусной концевой фрезы i-Smart. Радиусная, 4 зуба, угол спирали переменный 27°/30°. Диаметр фрезы 12 мм, радиус 0.5, длина режущей части 12 мм, длина шейки 20.5 мм, резьбовое соединение М6.
Ультра мелкозернистый карбидный сплав головок с покрытием AlCrN, применяются со стальными или твердосплавными корпусами серии i-Smart.
Особенности и преимущества модульных фрез i-Smart:
- Высокая производительность, экономия времени замены инструмента, за счет смены головки, а не всего инструмента. Замена сменной головки около 1 минуты (в отличие от обычных концевых фрез, замена которых занимает около 10 мин).
- Новое оптимизированное покрытие и геометрия обеспечивают высокую стойкость фрез.
- Снижение вибраций при обработке.
Первый выбор по нелегированной стали 25, 28 и 32 HRC, низколегированной стали 29, 32, 38 HRC, высоколегированной стали 35 HRC, отбеленному чугуну.
Возможное применение: нелегированная сталь 13 HRC, низколегированная сталь HRC 10, чугун, закаленная сталь и закаленный чугун.
Группа обрабатываемых материалов по ISO: P , K , H .
Допуск на радиус (мм) ± 0.02
Допуск на диаметр фрезы (мм) 0 ~ - 0.03
Технические характеристики:
| Бренд: | YG-1 |
| Вид фрезы: | радиусная |
| Серия фрезы со сменными головками: | XSEME01 |
| Покрытие : | AlCrN |
| Обрабатываемый материал: |
|
| Количество заходов (канавка, зубья): | 4 |
| Угол наклона спирали фрезы: |
|
| R: | 0.5 |
| D1: | 12 |
| D2: | 11.2 |
| L1: | 12 |
| L2: | 20.5 |
| W: | 10 |
| d1: | 6.5 |
| M: | 6 |
