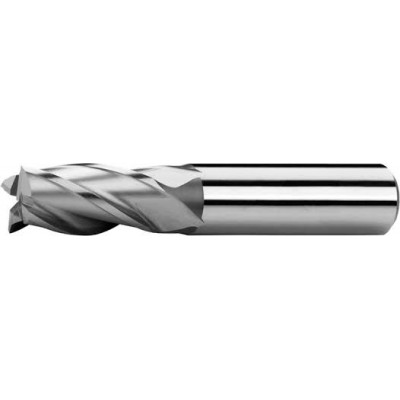

Фрезы концевые с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24 ГОСТ 32831-2014

Фрезы концевые с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24 ГОСТ 32831-2014
Подобрать аналоги товара: Фрезы концевые с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24 ГОСТ 32831-2014 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Данные фрезы широко используются для обработки различных металлов на станках и автоматических линиях.

Фрезы концевые следует изготовлять двух типов:

1 - с нормальным зубом,

2 - с крупным зубом.

Фрезы каждого типа следует изготовлять исполнений:

А - с цилиндрической ленточкой,

Б - острозаточенные.

По форме хвостовика фрезы каждого типа изготовляют исполнений:

1 - с гладким цилиндрическим хвостовиком,

2 - с цилиндрическим хвостовиком с лыской,

3 - с цилиндрическим хвостовиком с резьбой,

4 - с коническим хвостовиком Морзе,

5 - с коническим хвостовиком Морзе жесткой передачи,

6 - с коническим хвостовиком 7:24 для ручной смены,

7 - с коническим хвостовиком 7:24 для автоматической смены.

Фрезы изготовляют двух серий длин: нормальной и длинной.

Фрезы исполнений 1, 2 и 3:

d d1 для ряда 1 d1 для ряда 2 l L ряд 1 L ряд 2 l L ряд 1 L ряд 2 Число зубьев для фрез типа 1 Число зубьев для фрез типа 2
2 4 6 7 39 51 10 42 54 3 2
2,5 4 6 8 40 52 12 44 56 3 2
3 4 6 8 40 52 12 44 56 4 3
3,5 4 6 10 42 54 15 47 59 4 3
4 4 6 11 43 55 19 51 63 4 3
5 5 6 13 47 57 24 58 68 4 3
6 6 6 13 57 57 24 68 68 4 3
7 8 10 16 60 66 30 74 80 4 3
8 8 10 19 63 69 38 82 88 4 3
9 10 10 19 69 69 38 88 88 4 3
10 10 10 22 72 72 45 95 95 4 3
11 12 12 22 79 79 45 102 102 4 3
12 12 12 26 83 83 53 110 110 5 4
14 12 12 26 83 83 53 110 110 5 -
16 16 16 32 92 92 63 123 123 5 -
18 16 16 32 92 92 63 123 123 6 -
20, 22 20 20 38 104 104 75 141 141 6 -
24, 25, 28 25 25 45 121 121 90 166 166 6 -
32, 36 32 32 53 133 133 106 186 186 8 -
40, 45 40 40 63 155 155 125 217 217 8 -
50, 56 50 50 75 177 177 150 252 252 8 -
63 50 63 90 192 202 180 282 292 8 -
71 63 63 90 202 202 180 292 292 8 -


Разность длин L-l должна быть постоянной независимо от серии:

d L-l ряд 1 L-l ряд 2
От 2 до 4 вкпюч. 32 44
Св. 4 до 5 включ. 34 44
Св. 5 до 6 включ. 44 44
Св. 6 до 8 включ. 44 50
Св. 8 до 10 включ. 50 50
Св. 10 до 14 включ. 57 57
Св. 14 до 18 включ. 60 60
Св. 18 до 22 включ. 66 66
Св. 22 до 28 включ. 76 76
Св. 28 до 36 включ. 80 80
Св. 36 до 45 включ. 92 92
Св. 45 до 56 включ. 102 102
Св. 56 до 63 включ. 102 112
Св. 63 до 71 включ. 112 112


Фрезы исполнений 4 и 5:

d l L для ряда 1 L для ряда 1 l L для ряда 1 L для ряда 1 Конус Морзе Число зубьев для фрез типа 1 Число зубьев для фрез типа 2
6 13 83 83 24 94 94 1 4 3
7 16 86 86 30 100 100 1 4 3
8, 9 19 89 89 38 108 108 1 4 3
10, 11 22 92 92 45
