Описание

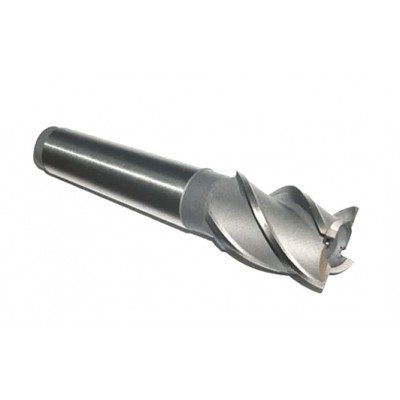

Концевые фрезы с коническим хвостовиком предназначены для обработки поверхностей и уступов.
Фрезы должны изготовляться двух типов:
1 - с нормальным зубом,
2 - с крупным зубом.
Фрезы каждого типа изготовляют в двух исполнениях:
А - с цилиндрической ленточкой,
Б - заточенные наостро.
Тип 1
| Обозначение праворежущих исполнения А | Обозначение леворежущих исполнения А | Обозначение праворежущих исполнения Б | Обозначение леворежущих исполнения Б | d | l | L | Число зубьев | Конус Морзе |
| 2223-0112 | 2223-0113 | 2223-0114 | 2223-0115 | 10 | 22 | 92 | 4 | 1 |
| 2223-0121 | 2223-0122 | 2223-0123 | 2223-0124 | 11 | 22 | 92 | 4 | 1 |
| 2223-0129 | 2223-0131 | 2223-0132 | 2223-0133 | 12 | 26 | 96 | 4 | 1 |
| 2223-0165 | 2223-0166 | 2223-0167 | 2223-0168 | 12 | 26 | 111 | 4 | 2 |
| 2223-0292 | 2223-0293 | 2223-0294 | 2223-0295 | 14 | 26 | 96 | 4 | 1 |
| 2223-0001 | 2223-0002 | 2223-0041 | 2223-0793 | 14 | 26 | 111 | 4 | 2 |
| 2223-0003 | 2223-0004 | 2223-0043 | 2223-0795 | 16 | 32 | 117 | 4 | 2 |
| 2223-0005 | 2223-0006 | 2223-0045 | 2223-0797 | 18 | 32 | 117 | 4 | 2 |
| 2223-0296 | 2223-0297 | 2223-0298 | 2223-0299 | 20 | 38 | 123 | 5 | 2 |
| 2223-0007 | 2223-0008 | 2223-0047 | 2223-0799 | 20 | 38 | 140 | 5 | 3 |
| 2223-0138 | 2223-0139 | 2223-0141 | 2223-0142 | 22 | 38 | 123 | 5 | 2 |
| 2223-0009 | 2223-0010 | 2223-0048 | 2223-0801 | 22 | 38 | 140 | 5 | 3 |
| 2223-0011 | 2223-0012 | 2223-0050 | 2223-0803 | 25 | 45 | 147 | 5 | 3 |
| 2223-0305 | 2223-0306 | 2223-0307 | 2223-0308 | 28 | 45 | 147 | 5 | 3 |
| 2223-0013 | 2223-0014 | 2223-0052 | 2223-0805 | 28 | 45 | 170 | 5 | 4 |
| 2223-0147 | 2223-0148 | 2223-0149 | 2223-0151 | 32 | 53 | 155 | 6 | 3 |
| 2223-0015 | 2223-0016 | 2223-0054 | 2223-0807 | 32 | 53 | 178 | 6 | 4 |
| 2223-0156 | 2223-0157 | 2223-0158 | 2223-0159 | 36 | 53 | 155 | 6 | 3 |
| 2223-0017 | 2223-0018 | 2223-0057 | 2223-0811 | 36 | 53 | 178 | 6 | 4 |
| 2223-0019 | 2223-0020 | 2223-0059 | 2223-0813 | 40 | 63 | 188 | 6 | 4 |
| 2223-0309 | 2223-0311 | 2223-0312 | 2223-0313 | 40 | 63 | 221 | 6 | 5 |
| 2223-0021 | 2223-0022 | 2223-0061 | 2223-0815 | 45 | 63 | 188 | 6 | 4 |
| 2223-0023 | 2223-0024 | 2223-0062 | 2223-0816 | 45 | 63 | 221 | 6 | 5 |
| 2223-0025 | 2223-0026 | 2223-0065 | 2223-0819 | 50 | 75 | 200 | 6 | 4 |
| 2223-0027 | 2223-0028 | 2223-0066 | 2223-0821 | 50 | 75 | 233 | 6 | 5 |
| 2223-0785 | 2223-0786 | 2223-0069 | 2223-0824 | 56 | 75 | 200 | 8 | 4 |
| 2223-0787 | 2223-0788 | 2223-0070 | 2223-0825 | 56 | 75 | 233 | 8 | 5 |
| 2223-0791 | 2223-0792 | 2223-0071 | 2223-0826 | 63 | 90 | 248 | 8 | 5 |
Тип 2
| Обозначение праворежущих исполнения А | Обозначение леворежущих исполнения А | Обозначение праворежущих исполнения Б | Обозначение леворежущих исполнения Б | d | l | L | Число зубьев | Конус Морзе |
| 2223-0116 | 2223-0117 | 2223-0118 | 2223-0119 | 10 | 22 | 92 | 3 | 1 |
| 2223-0125 | 2223-0126 | 2223-0127 | 2223-0128 | 11 | 22 | 92 | 3 | 1 |
| 2223-0134 | 2223-0135 | 2223-0136 | 2223-0137 | 12 | 26 | 96 | 3 | 1 |
| 2223-0169 | 2223-0171 | 2223-0172 | 2223-0173 | 12 | 26 | 111 | 3 | 2 |
| 2223-0314 | 2223-0315 | 2223-0316 | 2223-0317 | 14 | 26 | 96 | 3 | 1 |
| 2223-0081 | 2223-0082 | 2223-0261 | 2223-0869 | 14 | 26 | 111 | 3 | 2 |
| 2223-0083 | 2223-0084 | 2223-0263 | 2223-0872 | 16 | 32 | 117 | 3 | 2 |
| 2223-0085 | 2223-0086 | 2223-0265 | 2223-0874 | 18 | 32 | 117 | 3 | 2 |
| 2223-0318 | 2223-0319 | 2223-0321 | 2223-0322 | 20 | 38 | 123 | 3 | 2 |
| 2223-0087 | 2223-0088 | 2223-0267 | 2223-0876 |
