  5. Фрезы шпоночные с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24 ГОСТ 9140-2015

Фрезы шпоночные с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24 ГОСТ 9140-2015

Фрезы шпоночные с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24 ГОСТ 9140-2015
Подобрать аналоги товара: Фрезы шпоночные с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24 ГОСТ 9140-2015 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

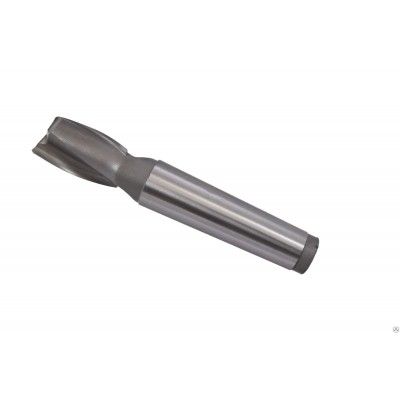

Шпоночные фрезы с цилиндрическим, коническим хвостовиком Морзе и хвостовиком конусностью 7:24 предназначены для обработки шпоночных пазов по ГОСТ 23360 в изделиях из стали.

Шпоночные фрезы по типу хвостовика следует изготовлять в соответствии с исполнениями:

1 - с гладким цилиндрическим хвостовиком,

2 - с цилиндрическим хвостовиком с лыской,

3 - с цилиндрическим хвостовиком с резьбой,

4 - с коническим хвостовиком Морзе,

5 - с коническим хвостовиком Морзе жесткой передачи,

6 - с коническим хвостовиком 7:24 для ручной смены.

Фрезы изготовляют двух серий длин: короткой и нормальной.

Фрезы исполнений 1, 2 и 3



d d1 для ряда 1 d1 для ряда 2 l (короткая серия) L для ряда 1 (короткая серия) L для ряда 2 (короткая серия) l (нормальная серия) L для ряда 1 (нормальная серия) L для ряда 2 (нормальная серия) R, не более
2 4 6 4 36 48 7 39 51 0,1
2,5, 3 4 6 5 37 49 8 40 52 0,1
3,5 4 6 6 38 50 10 42 54 0,1
4 4 6 7 39 51 11 43 55 0,1
5 5 6 8 42 52 13 47 57 0,2
6 6 6 8 52 52 13 57 57 0,2
7 8 10 10 54 60 16 60 66 0,2
8 8 10 11 55 61 19 63 69 0,2
9 10 10 11 61 61 19 69 69 0,3
10 10 10 13 63 63 22 72 72 0,3
11 12 12 13 70 70 22 79 79 0,3
12, 14 12 12 16 73 73 26 83 83 0,3
16, 18 16 16 19 79 79 32 92 92 0,3
20, 22 20 20 22 88 88 38 104 104 0,5
24, 25, 28 25 25 26 102 102 45 121 121 0,5
32 32 32 32 112 112 53 133 133 0,5
36 32 32 32 112 112 53 133 133 0,8
40, 45 40 40 38 130 130 63 155 155 0,8
50 50 50 45 147 147 75 177 177 0,8
56 50 50 45 147 147 75 177 177 1,4
63 50 63 53 155 165 90 192 202 1,4
70 63 63 53 165 165 90 202 202 1,4

Два ряда общей длины фрез L соответствуют двум рядам диаметров хвостиков d1.

Допускается заменять радиус R фаской c х 45° при с, равном R.

Разность длин L-I должна быть постоянной независимо от серии.

d L-l для ряда 1 L-l для ряда 2
От 2 до 4 включ. 32 44
Св. 4 до 5 включ. 34 44
Св. 5 до 6 включ. 44 44
Св. 6 до 8 включ. 44 50
Св. 8 до 10 вкпюч. 50 50
Св. 10 до 14 включ. 57 57
Св. 14 до 18 включ. 60 60
Св. 18 до 22 включ. 66 66
Св. 22 до 28 включ. 76 76
Св. 28 до 36 включ. 80 80
Св. 36 до 45 включ. 92 92
Св. 45 до 56 включ. 102 102
Св. 56 до 63 включ. 102 112
Св. 63 до 70 включ. 112 112


Фрезы исполнений 4 и 5


d l (короткая серия) L для ряда 1 (короткая серия) L для ряда 2 (короткая серия) l (нормальная серия) L для ряда 1 (нормальная серия) L для ряда 2 (нормальная серия) Конус Морзе R, не более
6 8 78 78 13 83 83 1 0,2
7 10 80 80 16 86 86 1 0,2
8, 9 11 81 81 19 89 89 1 0,2
10, 11 13 83 83 22 92 92 1 0,3
12, 14 16 86 86 26 96 96 1 0,3
12, 14 16 101 101 26 111 111 2 0,3
16, 18 19 104 104 32 117 117 2 0,3
20, 22 22 107 107
