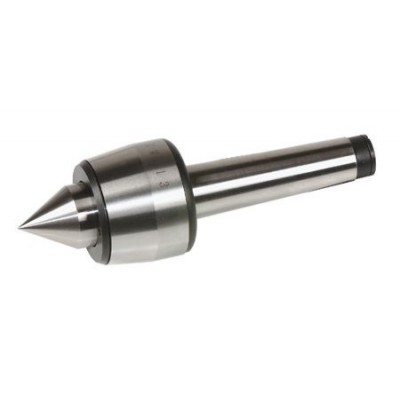

Вращающиеся центры предназначены для упора обрабатываемой заготовки на токарных станках, в том числе на станках с числовым программным управлением (ЧПУ).
Центры должны изготовляться двух типов:
А - с постоянным центровым валиком,
Б - с насадкой на центровой валик.
Согласно ГОСТ 8742-75, чертеж не определяет конструкцию центров, ниже приведены рекомендуемые геометрические размеры:
| L | L | l | l | ||||||
| d | D | 1-й ряд | 2-й ряд | 1-й ряд | 2-й ряд | D1 | l1 | ||
| Конус Морзе | Серия | не более | не более | не более | не более | не более | не более | не менее | не менее |
| 2 | Нормальная | 22 | 56 | 160 | 160 | 90 | 90 | 56 | 24 |
| 3 | Нормальная | 25 | 63 | 180 | 185 | 94 | 99 | 63 | 26 |
| 4 | Нормальная | 28 | 71 | 210 | 225 | 101 | 116 | 71 | 30 |
| 5 | Нормальная | 32 | 80 | 240 | 260 | 104 | 124 | 80 | 34 |
| 4 | Усиленная | 36 | 75 | 220 | 235 | 111 | 126 | 75 | 36 |
| 5 | Усиленная | 40 | 90 | 250 | 275 | 114 | 139 | 90 | 45 |
| 6 | Усиленная | 56 | 125 | 340 | 360 | 150 | 170 | 125 | 56 |
Вращающиеся центры нормальной серии по заказу потребителя могут изготавливаться повышенной точности. Размеры по 2-му ряду для центров к станкам с числовым программным управлением (ЧПУ).
Центровой валик центров типа А на длине l1 должен иметь твердость не менее 59 НRС.
Насадка центров типа Б должна иметь твердость по наружному конусу не менее 59 НRС.
Твердость посадочной конической поверхности центрового валика центров типа Б должна быть не менее 51,5 НRС.
Твердость конуса Морзе хвостовика должна быть не менее 46,5 НRС.
Конусы Морзе - по ГОСТ 25557-82.
Радиальное биение конуса, центрового валика центра не должно быть более:
- для нормальной серии 0,012 мм
- для нормальной серии повышенной точности 0,006 мм
- для усиленной серии 0,016 мм
При вращении корпуса центра относительно неподвижного центрового валика радиальное биение хвостовика не должно быть более:
- для нормальной серии 0,030 мм
- для нормальной серии повышенной точности 0,016 мм
- для усиленной серии 0,040 мм
Обозначение центров:
А-1-4-Н
А-1-4-У
А-1-4-НП
А-1-4-Н ЧПУ
А-1-4-У ЧПУ
А-1-4-НП ЧПУ
А - тип,
1- исполнение,
4 - конус Морзе,
Н - нормальная серия,
У - усиленная,
НП - нормальная серия повышенной точности,
ЧПУ - станков с числовым программным управлением.
