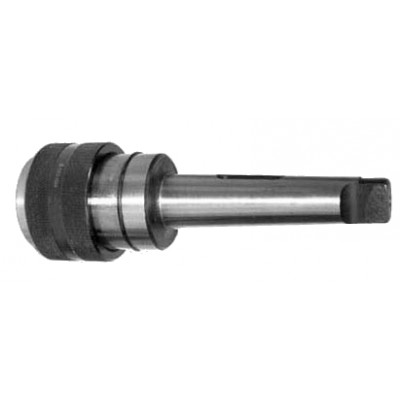

Патроны для быстросменного инструмента ГОСТ 14077-83

Патроны для быстросменного инструмента ГОСТ 14077-83
Подобрать аналоги товара: Патроны для быстросменного инструмента ГОСТ 14077-83 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Патроны предназначены для закрепления режущих инструментов в станке.

Маркировка: обозначение патрона и товарный знак предприятия-изготовителя.

Технические требования - по ГОСТ 17166-71.

Исполнение 1: Патроны с ведущими шариками


Исполнение 2: Патроны с шариками и ведущим штифтом

1 - корпус,

2 - кольцо,

3 - пружинное кольцо,

4 - шарик по ГОСТ 3722-81,

5 - цилиндрический штифт по ГОСТ 3128-70

Патроны с конусом Морзе 3 и более изготовляются с пазом под клин или без паза по требованию потребителя.

Обозначение патрона Исполнение Конус Морзе d l D L Масса, кг, не более
6251-0181 1 2 24 - 45 140 0,48
6251-0182 1 3 32 55,5 55 170 0,84
6251-0183 1 3 32 55 55 170 0,84
6251-0184 1 4 42 58,5 70 210 1,74
6251-0185 1 4 42 60 70 210 1,74
6251-0186 1 5 55 63,5 85 260 3,9
6251-0187 1 5 55 75 85 260 3,9
6251-0188 2 4 42 58,5 70 230 2,23
6251-0189 2 4 42 60 70 230 2,23
6251-0191 2 5 55 63,5 85 270 3,76
6251-0192 2 5 55 75 85 270 3,76
6251-0193 2 6 55 57 85 335 6,9
6251-0194 2 6 55 85 85 335 6,9


Конструкция и размеры деталей патронов

Корпус

Исполнение 1

Исполнение 2


Обозначение патрона Исполнение Конус Морзе d l D (поле допуска е8) D1 L d1 (поле допуска Н11) d2 (поле допуска Н7) d3 d4 l1 l2 l3 l4 (пред. откл. ±0,1) l5 l6 h (пред. откл. ±0,1) c c1 r r1 Масса, кг, не более
6251-0181 1 2 24 - 35 17,78 140 8 - 15 - 84 52 48 25 13 50 5 1 - 3 - 0,35
6251-0182 1 3 32 55,5 44 23,825 170 8 - 21 - 103 64 60 32 16 60 5,3 1,6 1 3 - 0,62
6251-0183 1 3 32 55 44 23,825 170 8 - 21 - 103 64 60 32 16 60 5,3 1,6 1 3 - 0,62
6251-0184 1 4 42 58,5 56 31,267 210 10 - 27 - 128 74 70 40 18 66 6,5 2 1 5 - 1,33
6251-0185 1 4 42 60 56 31,267 210 10 - 27 - 128 74 70 40 18 66 6,5 2 1 5 - 1,33
6251-0186 1 5 55 63,5 72 44,399 260 12 - 40 - 163 85 80 50 18 70 7,5 2 1,6 5 - 3,29
6251-0187 1 5 55 75 72 44,399 260 12 - 40 - 163 85 80 50 18 70 7,5 2 1,6 5 - 3,29
6251-0188 2 4 42 58,5 56 31,267 230 10 10 - 43 128 - 94 65 18 66 6,5 2 1 5 1 1,48
6251-0189 2 4 42 60 56 31,267 230 10 10 - 43 128 - 94 65 18 66 6,5 2 1 5 1 1,48
6251-0191 2 5 55 63,5 70 44,399
