Описание

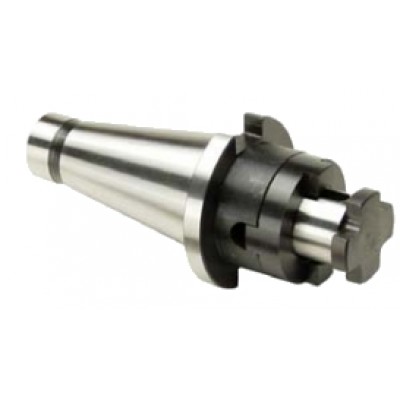

Оправки с конусом 7:24 предназначены для закрепления на них насадных торцовых фрез, применяемые на расточных, сверлильных, фрезерных станках с числовым программным управлением.
Хвостовик оправки - по ГОСТ 25827-83.
| Обозначение оправки | Обозначение конуса | d (поле допуска h6) | l | l1 | D | Винт ГОСТ 13039-83 |
| 6222-0111 | 40 | 16 | 27 | 31 | 44,45 | 6000-0011 |
| 6222-0112 | 40 | 22 | 30 | 38 | 44,45 | 6000-0012 |
| 6222-0113 | 40 | 22 | 30 | 108 | 44,45 | 6000-0012 |
| 6222-0114 | 40 | 27 | 32 | 38 | 44,45 | 6000-0013 |
| 6222-0115 | 40 | 27 | 32 | 138 | 44,45 | 6000-0013 |
| 6222-0116 | 40 | 32 | 36 | 36 | 44,45 | 6000-0014 |
| 6222-0117 | 40 | 32 | 36 | 136 | 44,45 | 6000-0014 |
| 6222-0118 | 40 | 40 | 40 | 36 | 44,45 | 6000-0015 |
| 6222-0119 | 40 | 40 | 40 | 136 | 44,45 | 6000-0015 |
| 6222-0121 | 40 | 50 | 44 | 34 | 44,45 | 6000-0016 |
| 6222-0122 | 45 | 16 | 27 | 35 | 57,15 | 6000-0011 |
| 6222-0123 | 45 | 22 | 30 | 38 | 57,15 | 6000-0012 |
| 6222-0124 | 45 | 27 | 32 | 40 | 57,15 | 6000-0013 |
| 6222-0125 | 45 | 32 | 36 | 43 | 57,15 | 6000-0014 |
| 6222-0126 | 45 | 40 | 40 | 45 | 57,15 | 6000-0015 |
| 6222-0127 | 45 | 50 | 44 | 49 | 57,15 | 6000-0016 |
| 6222-0128 | 50 | 16 | 27 | 35 | 69,85 | 6000-0011 |
| 6222-0129 | 50 | 22 | 30 | 43 | 69,85 | 6000-0012 |
| 6222-0131 | 50 | 22 | 30 | 108 | 69,85 | 6000-0012 |
| 6222-0132 | 50 | 27 | 32 | 43 | 69,85 | 6000-0013 |
| 6222-0133 | 50 | 27 | 32 | 143 | 69,85 | 6000-0013 |
| 6222-0134 | 50 | 32 | 36 | 41 | 69,85 | 6000-0014 |
| 6222-0135 | 50 | 32 | 36 | 141 | 69,85 | 6000-0014 |
| 6222-0136 | 50 | 40 | 40 | 41 | 69,85 | 6000-0015 |
| 6222-0137 | 50 | 40 | 40 | 141 | 69,85 | 6000-0015 |
| 6222-0138 | 50 | 50 | 44 | 39 | 69,85 | 6000-0016 |
| 6222-0139 | 50 | 50 | 44 | 51 | 69,85 | 6000-0016 |
| 6222-0141 | 50 | 50 | 44 | 151 | 69,85 | 6000-0016 |
Размеры поводков
| d (поле допуска A11) | D | H | l (пред. откл. -0,2) | b1 |
| 16 | 32 | 20 | 10 | 8 |
| 22 | 40 | 23,2 | 12 | 10 |
| 27 | 48 | 24,6 | 12 | 12 |
| 32 | 58 | 28 | 14 | 14 |
| 40 | 70 | 30 | 14 | 16 |
| 50 | 90 | 34 | 16 | 18 |
Размеры b и h - по ГОСТ 9472-83.
