  6. Втулки переходные быстросменные жесткие для инструмента с коническим хвостовиком ГОСТ 13409-83

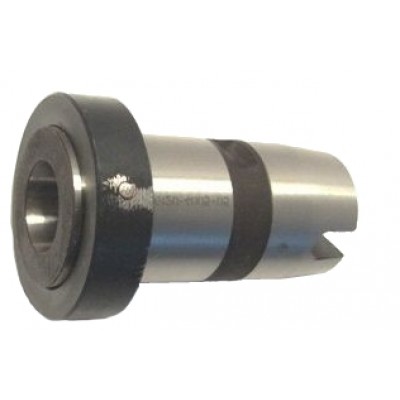

Втулки переходные быстросменные жесткие для инструмента с коническим хвостовиком ГОСТ 13409-83

Втулки переходные быстросменные жесткие для инструмента с коническим хвостовиком ГОСТ 13409-83
Подобрать аналоги товара: Втулки переходные быстросменные жесткие для инструмента с коническим хвостовиком ГОСТ 13409-83 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Переходные быстросменные жесткие втулки предназначены для крепления инструмента с коническим хвостовиком, применяемые в патронах для быстросменного инструмента по ГОСТ 14077-83.

Маркировка: обозначение втулок и товарный знак предприятия-изготовителя.

Технические требования - по ГОСТ 17166-71.

Исполнение 1: Втулки для патронов с ведущими шариками


Исполнение 2: Втулки для патронов с шариками и ведущим штифтом


1 - корпус,

2 - кольцо,

3 - пружинное кольцо

По требованию потребителя допускается изготовлять втулки без кольца.

Обозначение втулки Исполнение Конус Морзе D L D1 Масса, кг, не более
6120-0351 1 1 24 60 40 0,22
6120-0352 1 2 24 73 40 0,16
6120-0353 1 1 32 73 45 0,41
6120-0354 1 2 32 73 45 0,4
6120-0355 1 3 32 92 45 0,32
6120-0356 1 3 42 92 60 0,77
6120-0357 1 4 42 115 60 0,64
6120-0358 1 4 55 115 73 0,62
6120-0359 1 5 55 145 73 0,67
6120-0361 2 3 42 130 60 1,03
6120-0362 2 4 42 150 60 0,94
6120-0363 2 4 55 155 73 2,16
6120-0364 2 5 55 185 73 1,86


Конструкция и размеры деталей втулок

Корпус. Исполнение 1


Корпус. Исполнение 2

Обозначение втулки Исполнение Конус Морзе D L d d1 d2 d3 l l1 l2 l3 l4 b c r r1 Масса, кг, не более
6120-0351 1 1 24 60 12,065 18,9 23,5 - 25 12 6 6 - - 1 4,2 - 0,2
6120-0352 1 2 24 73 17,78 18,9 23,5 - 25 12 6 6 - - 1 4,2 - 0,14
6120-0353 1 1 32 73 12,065 27,9 31,5 - 32 12 10 6 - - 1 4,2 - 0,39
6120-0354 1 2 32 73 17,78 27,9 31,5 - 32 12 10 6 - - 1 4,2 - 0,38
6120-0355 1 3 32 92 23,825 27,9 31,5 - 32 12 10 6 - - 1 4,2 - 0,3
6120-0356 1 3 42 92 23,825 35,9 41,5 - 40 12 18 10 - - 1 5,2 - 0,72
6120-0357 1 4 42 115 31,267 35,9 41,5 - 40 12 18 10 - - 1,6 5,2 - 0,59
6120-0358 1 4 55 115 31,267 47,9 54,5 - 50 12 18 10 - - 1,6 6,2 - 0,56
6120-0359 1 5 55 145 44,399 47,9 54,5 - 50 12 18 10 - - 2 6,2 - 0,61
6120-0361 2 3 42 130 23,825 - 41,5 35,9 65 15 18 10 13 10 1 5,2 5 0,98
6120-0362 2 4 42 150 31,267 - 41,5 35,9 65 15 18 10 13 10 1,6 5,2 5 0,88
6120-0363 2 4 55 155 31,267 - 54,5 49,9 70 15 18 10 14 12 1,6 5,2 6 2,1
6120-0364 2 5 55 185 44,399 - 54,5 49,9 70 15 18 10 14 12
