Описание

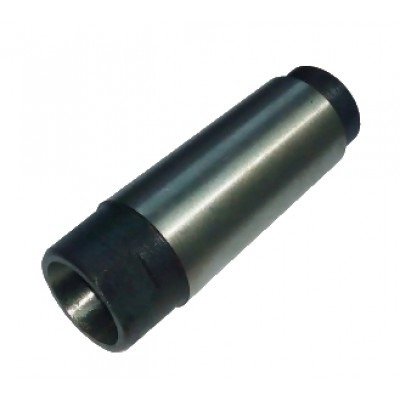

Втулки переходные предназначены для закрепления концевых фрез с коническим хвостовиком в станках.
Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
Конусы Морзе - по ГОСТ 25557-82.
Маркировка: обозначение и товарный знак предприятия-изготовителя.
Остальные технические требования - по ГОСТ 17166-71.
| Обозначение втулок | Конус Морзе наружный | Конус Морзе внутренний | d | D | D1 | D2 (пред. откл. по h12) | L | S (пред. откл. по h12) | a | d1 | d2 | l | l1 | t | c | c1 | r | r1 | Масса, кг |
| 6101-0071 | 3 | 1 | 12,065 | 23,825 | 24,1 | 24 | 80 | 22 | 5 | 9,7 | 19 | 15 | 12 | 7 | 1 | 1 | - | 0,6 | 0,18 |
| 6101-0072 | 3 | 2 | 17,78 | 23,825 | 24,1 | 24 | 80 | 22 | 5 | 14,9 | 19 | 15 | 12 | 7 | 1 | 0,5 | - | 0,6 | 0,11 |
| 6101-0073 | 4 | 2 | 17,78 | 31,267 | 31,6 | 30 | 90 | 27 | 6,5 | 14,9 | 25 | 20 | 12 | 9 | 1 | 1 | 1 | 1 | 0,32 |
| 6101-0074 | 4 | 3 | 23,825 | 31,267 | 31,6 | 30 | 90 | 27 | 6,5 | 20,2 | 25 | 20 | 12 | 9 | 1 | 0,5 | 1 | 1 | 0,2 |
| 6101-0075 | 5 | 2 | 17,78 | 44,399 | 44,7 | 42 | 110 | 36 | 6,5 | 14,9 | 35,7 | 25 | 12 | 10 | 2 | 1 | 2 | 2,5 | 0,96 |
| 6101-0076 | 5 | 3 | 23,825 | 44,399 | 44,7 | 42 | 110 | 36 | 6,5 | 20,2 | 35,7 | 25 | 12 | 10 | 2 | 1 | 2 | 2,5 | 0,81 |
| 6101-0077 | 5 | 4 | 31,267 | 44,399 | 44,7 | 42 | 110 | 36 | 6,5 | 26,5 | 35,7 | 25 | 12 | 10 | 2 | 1 | 2 | 2,5 | 0,57 |
| 6101-0078 | 6 | 3 | 23,825 | 63,348 | 63,8 | 60 | 130 | 55 | 8 | 20,2 | 51 | 25 | 15 | 16 | 2 | 2 | 2 | 4 | 2,33 |
| 6101-0079 | 6 | 4 | 31,267 | 63,348 | 63,8 | 60 | 130 | 55 | 8 | 26,5 | 51 | 25 | 15 | 16 | 2 | 2 | 2 | 4 | 2,02 |
| 6101-0080 | 6 | 5 | 44,399 | 63,348 | 63,8 | 60 | 130 | 55 | 8 | 38,2 | 51 | 25 | 15 | 16 | 2 | 2 | 2 | 4 | 1,35 |
ТОО «Свердловский инструментальный завод – Казахстан» является официальным представителем брендов KORLOY, YG-1, KENNAMETAL, DOALL и др. Всегда в наличии более 100 000 изделий
Подробную информацию для заказа Втулки переходные для концевых фрез с коническим хвостовиком ГОСТ 13789-68 можете узнать по телефону или оставив заявку на почту Info@sizkp.ru
4 причины купить Втулки переходные для концевых фрез с коническим хвостовиком ГОСТ 13789-68 в ТОО «Свердловский инструментальный завод – Казахстан»
- Профессиональный подбор металлорежущего инструмента от экспертов с 10+ летнем опытом. Специалисты ТОО «Свердловский инструментальный завод – Казахстан» грамотно проконсультируют вас в выборе с учетом технических требований в удобное для вас время.
- Лучшие цены от официального дистрибьютора, только прямые поставки без лишних посредников. С нами вы экономите.
- Продукция всегда в наличии. Наши клиенты могут заказать Втулки переходные для концевых фрез с коническим хвостовиком ГОСТ 13789-68 с доставкой по Казахстану и странам СНГ
- Собственное производство - можем изготовить инструмент по вашим чертежам
