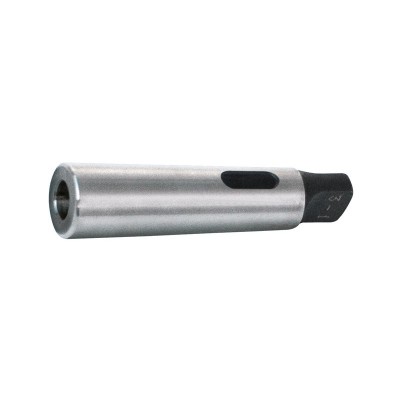

Втулки переходные для крепления инструмента с коническим хвостовиком ГОСТ 13598-85

Втулки переходные для крепления инструмента с коническим хвостовиком ГОСТ 13598-85
Подобрать аналоги товара: Втулки переходные для крепления инструмента с коническим хвостовиком ГОСТ 13598-85 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Настоящий стандарт распространяется на короткие и длинные переходные втулки для крепления инструмента с коническим хвостовиком Морзе и метрическим.

Присоединительные размеры втулок находятся в полном соответствии с размерами метрических конусов и конусов Морзе по ГОСТ 25557.

В коротких и длинных втулках внутренний конус всегда должен быть точно таким же, как и стандартный конус Морзе того же номера и даже такой же длины. Это же требование предъявляется и к наружному конусу, исключая длину, которая иногда может быть равна или быть больше длины стандартного конуса того же размера.



Обозначение втулок с допуском радиального биения 0,01 Обозначение втулок с допуском радиального биения 0,02 Обозначение втулок с допуском радиального биения 0,005 Конус наружный Размер наружного конуса Конус внутренний Размер внутреннего конуса D D1 D2 L a d5 H11 Масса, кг, не более
6100-0141 6100-0201 6100-0211 Морзе 2 Морзе 1 17,78 18,6 12,065 92 17 9,7 0,08
6100-0142 6100-0202 6100-0212 Морзе 3 Морзе 1 23,825 24,1 12,065 99 5 9,7 0,23
6100-0143 6100-0203 6100-0213 Морзе 3 Морзе 2 23,825 24,7 17,78 112 18 14,9 0,17
6100-0221 6100-0227 6100-0294 Морзе 4 Морзе 1 31,267 31,6 12,065 124 6,5 9,7 0,49
6100-0144 6100-0204 6100-0214 Морзе 4 Морзе 2 31,267 31,6 17,78 124 6,5 14,9 0,42
6100-0145 6100-0205 6100-0215 Морзе 4 Морзе 3 31,267 32,4 23,825 140 22,5 20,2 0,31
6100-0222 6100-0228 6100-0295 Морзе 5 Морзе 1 44,399 44,7 12,065 156 6,5 9,7 1,4
6100-0223 6100-0229 6100-0296 Морзе 5 Морзе 2 44,399 44,7 17,78 156 6,5 14,9 1,33
6100-0146 6100-0206 6100-0216 Морзе 5 Морзе 3 44,399 44,7 23,825 156 6,5 20,2 1,08
6100-0147 6100-0207 6100-0217 Морзе 5 Морзе 4 44,399 45,5 31,267 171 21,5 26,5 0,95
6100-0224 6100-0291 6100-0297 Морзе 6 Морзе 1 63,348 63,8 12,065 218 8 9,7 4,17
6100-0225 6100-0291 6100-0297 Морзе 6 Морзе 2 63,348 63,8 17,78 218 8 14,9 4,09
6100-0226 6100-0292 6100-0298 Морзе 6 Морзе 3 63,348 63,8 23,825 218 8 20,2 3,96
6100-0148 6100-0293 6100-0299 Морзе 6 Морзе 4 63,348 63,8 31,267 218 8 26,5 2,89
6100-0149 6100-0208 6100-0218 Морзе 6 Морзе 5 63,348 63,8 44,399 218 8 38,2 1,95
6100-0061 6100-0209 6100-0219 Метрический 80 Морзе 5 80 80,4 44,399 228 8 38,2 5,17
6102-0062 6102-0121 6102-0131 Метрический 80 Морзе 6 80 83 63,348 280 60 54,6 4,7
6102-0063 6102-0122 6102-0132 Метрический 100 Морзе 6 100 101,5 63,348 290 30 54,6 9,05
6102-0064 6102-0123 6102-0133 Метрический 100 Метрический 80 100 103 80 320 60 71,5 7,8
6102-0065 6102-0124 6102-0134 Метрический 120 Морзе 6 120 120,6 63,348 312 12 54,6 16,62
6102-0066 6102-0125 6102-0135 Метрический 120 Метрический 80 120 120,6 80 312 12 71,5 12,16
6102-0067 6102-0126 6102-0137 Метрический 120 Метрический 100 120 123 100 360 60 9 10,69


Конструкция и размеры длинных переходных втулок

Исполнение 1


Исполнение 2

Обозначение втулок с допуском радиального биения конуса 0,015 Обозначение втулок с допуском радиального биения конуса 0,03 Исполнение Конус Морзе наружный Конус Морзе внутренний D D1 D2 D3 L l a d5 H11 r r1 Масса, кг, не более
6100-0301 6100-0302 2 1 1 12,065 - 12,065 20 145 69 7
