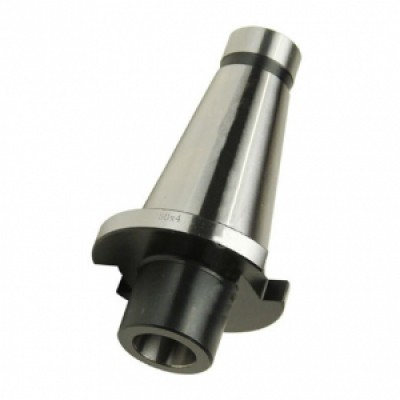

Втулки предназначены для крепления фрез с конических хвостовиком Морзе в станки с посадочным конусом 7:24.
Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
Конусы Морзе - по ГОСТ 25557-82.
Размеры концов втулок конусностью 7:24 и технические требования к ним - по ГОСТ 24644-81.
Покрытие - Хим. Окс. прм - по ГОСТ 9.073-77, кроме наружной конусной поверхности и внутреннего конуса Морзе.
Маркировка: обозначение и товарный знак предприятия-изготовителя.
Остальные технические требования - по ГОСТ 17166-71.
| Обозначение втулок | Конус 7:24 | Конус Морзе | D | D1 | D2 | D3 | L | d | d1 | l | l1 | l2 | c | c1 | r | r1 | r2 | Масса, кг, не более |
| 6103-0001 | 40 | 2 | 17,78 | 44,45 | 63 | 45 | 115 | 14,9 | - | - | 95 | 10 | 2,5 | 1 | 3 | - | 1 | 0,77 |
| 6103-0002 | 40 | 3 | 23,825 | 44,45 | 63 | 45 | 125 | 20,2 | 17 | 84 | 95 | 10 | 2,5 | 1 | 3 | - | 1 | 0,75 |
| 6103-0009 | 45 | 2 | 17,78 | 57,15 | 80 | 50 | 130 | 14,9 | - | - | 110 | 10 | 4,5 | 1 | 5 | 1 | 1 | 1,16 |
| 6103-0011 | 45 | 3 | 23,825 | 57,15 | 80 | 50 | 140 | 20,2 | - | - | 110 | 10 | 4,5 | 1 | 5 | 1 | 1 | 1,27 |
| 6103-0012 | 45 | 4 | 31,267 | 57,15 | 80 | 50 | 140 | 26,5 | 21 | 107 | 110 | 10 | 4,5 | 1 | 5 | 1 | 1 | 1,05 |
| 6103-0003 | 50 | 3 | 23,825 | 69,85 | 100 | 60 | 160 | 20,2 | - | - | 130 | 12 | 4,5 | 2 | 5 | 1 | 2 | 2,82 |
| 6103-0004 | 50 | 4 | 31,267 | 69,85 | 100 | 60 | 160 | 26,5 | - | - | 130 | 12 | 4,5 | 2 | 5 | 1 | 2 | 2,44 |
| 6103-0005 | 50 | 5 | 44,399 | 69,85 | 100 | 70 | 200 | 38,2 | 25 | 135 | 130 | 12 | 4,5 | 2 | 5 | 1 | 2 | 2,98 |
| 6103-0007 | 60 | 5 | 44,399 | 107,95 | 160 | 80 | 250 | 38,2 | - | - | 210 | 12 | 4,5 | 2 | 10 | 1 | 2 | 9,58 |
| 6103-0008 | 60 | 6 | 63,348 | 107,95 | 160 | 100 | 260 | 54,6 | 32 | 188 | 210 | 12 | 4,5 | 2 | 10 | 1 | 2 | 8,68 |
