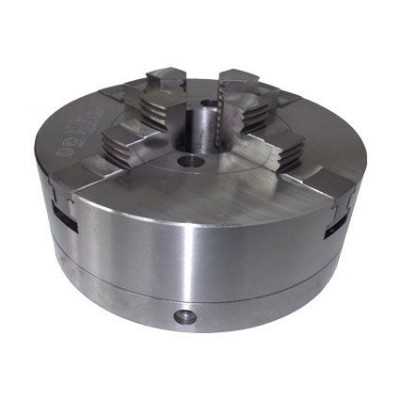

Спирально-реечные самоцентрирующие токарные патроны с ручным приводом зажима диаметром от ф80мм до ф400мм могут быть изготовлены 2-х, 3-х, 4-х и 6-ти кулачковыми.
В зависимости от типа крепления патроны бывают:
Тип 1 - с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ-3889,
Тип 2 - с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ-12593,
Тип 3 - с креплением непосредственно на фланцевые концы шпинделей по ГОСТ-12595,
Тип 4 - с креплением на фланцевые концы шпинделей по ГОСТ-26651 (тип Кэмлокк).
В зависимости от комплектации токарных патронов кулачками, они могут быть выполнены:
Исполнение 1 - с цельными кулачками,
Исполнение 2 - со сборными кулачками.
Класс точности патронов по ГОСТ-1654:
Н - нормальный,
П - повышенный,
В - высокий,
А - особо высокий.
Ниже представлены схемы крепления токарных патронов:
D - наружный диаметр патрона,
D1 - диаметр посадочного отверстия,
D2 - диаметр расположения крепежных отверстий,
D3 - диаметр сквозного отверстия в корпусе,
n отв.d - количество и размер крепежных отверстий,
Nmax, mдюйм-1 - максимально допустимая частота вращения патрона.
| Тип 1 | Тип 1 | Тип 2 | Тип 2 | Тип 3 | Тип 3 | Тип 4 | Тип 4 | |||||||||||||
| Исп 1 | Исп 2 | Исп 1 | Исп 2 | Исп 1 | Исп 2 | Исп 1 | Исп 2 | D, мм | D1, мм | D2, мм | D3, мм | n отв.d | Шаг кулачка, мм | Nmax, mдюйм-1 | Максимальный момент на ключе M max, Нм | Pmдюйм, kH | Условный конус шпинделя | Размер под ключ, мм | Масса брутто, кг | Объем тары, м.куб. |
| 3-80.01.11 (7100-0001) | - | - | - | - | - | - | - | 80 | 55 | 66 | 16,5 | 3хМ6 | 6 | 4000 | 35 | 10 | - | 6 | 2,7 | 0,002 |
| 3-100.02.24(7100-0002) | - | - | - | - | - | - | - | 100 | 72 | 86 | 20 | 3хМ8 | 6 | 3600 | 50 | 17 | - | 9 | 4,4 | 0,004 |
| k-125.03.24 | k-125.04.20 | - | - | - | - | - | - | 125 | 95 | 108 | 32 | 3хМ8 | 7 | 2500 | 75 | 24 | - | 9 | 6 | 0,005 |
| - | - | k-125.03.25(7100-0025) | k-125.04.25 | - | - | - | - | 125 | 53,975 | 75 | 32 | 3хМ10 | 7 | 2500 | 75 | 24 | 3 | 9 | 6 | 0,005 |
| - | - | k-125.03.26(7100-0026) | k-125.04.26 | - | - | - | - | 125 | 63,513 | 85 | 32 | 3хМ10 | 7 | 2500 | 75 | 24 | 4 | 9 | 6 | 0,005 |
| k-160.05.14(7100-0005) | k-160.06.20(7100-0006) | - | - | - | - | - | - | 160 | 130 | 142 | 45 | 6хМ8 | 7 | 2200 | 125 | 31 | - | 9 | 10 | 0,007 |
| - | - | k-160.05.27(7100-0027) | k-160.06.27(7100-0028) | - | - | - | - | 160 | 63,513 | 85 | 45 | 3хМ10 | 7 | 2200 | 125 | 31 | 4 | 9 | 10 | 0,007 |
| - | - | k-160.05.29(7100-0029) | k-160.06.29(7100-0030) | - | - | - | - | 160 | 82,563 | 104,8 | 45 | 4хМ10 | 7 | 2200 | 125 | 31 | 5 | 9 | 10 | 0,007 |
| - | - | - | - | 3-200.59.14(7100-0059) | 3-200.60.20(7100-0060) | - | - | 200 | 63,513 | 82,6 | 60 | 3х12 | 8 | 4000 | 160 | 37 | 4 | 12 | 24 | 0,022 |
| - | - | - | - | - | - | 3-200.75.14 | 3-200.76.20 | 200 | 63,513 | 82,6 | 60 | 3хМ10 | 8 | 4000 | 160 | 37 | 4 | 12 | 24 | 0,022 |
| k-200.07.14(7100-0007) | k-200.08.20(7100-0008) | - | - | - | - | - | - | 200 | 165 | 180 | 60 | 6хМ10 | 8 | 4000 | 160 | 37 | - | 12 | 24 | 0,022 |
| - | - | k-200.31.14(7100-0031) | k-200.32.20(7100-0032) | - | - | - | - | 200 | 82,563 | 104,8 | 60 | 4хМ10 | 8 | 4000 | 160 | 37 | 5 | 12 | 24 | 0,022 |
| - | - | - | - | - | - | 3-200.77.14 | 3-200.78.20 | 200 | 82,563 | 104,8 | 60 | 6хМ12 | 8 | 4000 | 160 | 37 | 5 | 12 | 24 | 0,022 |
| - | - | k-200.33.14(7100-0033) | k-200.34.20(7100-0034) | - | - | - | - | 200 | 106,375 | 133,4 | 60 | 4хМ12 | 8 | 4000 | 160 | 37 | 6 | 12 | 24 | 0,022 |
| - | - | - | - | - | - | 3-200.79.14 | 3-200.80.20 | 200 | 106,375 | 133,4 | 60 | 6хМ16 | 8 |
