Описание

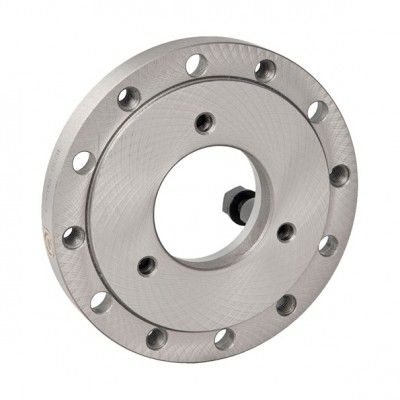

Фланцы в сборе для крепления патронов по ГОСТ 2675-80 на шпиндели станков под поворотную шайбу по ГОСТ 12593 и DIN 55027
3,4 конус - 3 пальца:
5,6,8 конус - 4 пальца:
11,15 конус - 6 пальцев:
.jpg)
| Обозначение | Условный конус шпинделя | D | D1 | D2 | D3 | D4 | n отв,d | n отв,d1 | B | B1 |
| 7081-0621 | 4 | 160 | 130 | 142 | 85 | 60,5 | ЗхМЮ | 3x9 | 22 | 4 |
| 7081-0645 | 5 | 160 | 130 | 142 | 104,8 | 79 | 4хМ10 | 3x9 | 22 | 4 |
| 7081-0622 | 4 | 200 | 165 | 180 | 85 | 60,5 | ЗхМЮ | 3x11 | 22 | 4 |
| 7081-0646 | 5 | 200 | 165 | 180 | 104,8 | 79,6 | 4хМЮ | 3x11 | 22 | 4 |
| КДЛЯ.25.071 | 6 | 200 | 165 | 180 | 133,4 | 103,2 | 4хМ12 | 3x11 | 22 | 4 |
| КДЛЯ.25.366 | 5 | 250 | 210 | 226 | 104,8 | 79 | 4хМ10 | 3x13 | 28 | 4 |
| КДЛЯ.25.324 | 6 | 250 | 210 | 226 | 133,4 | 103,2 | 4хМ12 | 3x13 | 30 | 4 |
| 7081-0649 | 8 | 250 | 210 | 226 | 171,4 | 136,2 | 4хМ16 | 3x13 | 30 | 4 |
| КДЛЯ.25.323 | 6 | 315 | 270 | 290 | 133,4 | 102,8 | 4хМ12 | 6x13 | 33 | 4,5 |
| КДЛЯ.25.098 | 8 | 315 | 270 | 290 | 171,4 | 136,2 | 4хМ16 | 6x13 | 33 | 4,5 |
| КДЛЯ.25.330 | 11 | 315 | 270 | 290 | 235 | 192,8 | 6хМ20 | 6x13 | 33 | 4,5 |
| КДЛЯ.25.340 | 8 | 400 | 340 | 368 | 171,4 | 136 | 4хМ16 | 6x17 | 36 | 4,5 |
| КДЛЯ.25.341 | 11 | 400 | 340 | 368 | 235 | 192,8 | 6хМ20 | 6x17 | 40 | 5 |
Фланцы в сборе для крепления патронов по DIN6350 на шпиндели станков под поворотную шайбу по ГОСТ 12593 и DIN 55027
3,4 конус - 3 пальца:
5,6,8 конус - 4 пальца:11,15 конус - 6 пальцев: | Обозначение | Условный конус шпинделя | D | D1 | D2 | D3 | D4 | n отв,d | n отв,d1 | B | B1 |
| КДЛЯ.25.302 | 4 | 160 | 125 | 140 | 85 | 61 | ЗхМЮ | 3x11 | 22 | 3,5 |
| КДЛЯ.25.303 | 5 | 160 | 125 | 140 | 104,8 | 79,6 | 4хМ10 | 3x11 | 22 | 3,5 |
| КДЛЯ.25.304 | 5 | 200 | 160 | 176 | 104,8 | 79,6 | 4хМ10 | 3x11 | 22 | 3,5 |
| КДЛЯ.25.305 | 6 | 200 | 160 | 176 | 133,4 | 103,2 | 4хМ10 | 3x11 | 22 | 4 |
| КДЛЯ.25.306 | 6 | 250 | 200 | 224 | 133,4 | 103,2 | 4хМ12 | 3x13 | 30 | 4 |
| КДЛЯ.25.307 | 8 | 250 | 200 | 224 | 171,4 | 136,2 | 4хМ16 | 3x13 | 30 | 4 |
| КДЛЯ.25.308 | 6 | 315 | 260 | 286 | 133,4 | 102,8 | 4хМ12 | 6x17 | 33 | 4,5 |
| КДЛЯ.25.309 | 8 | 315 | 260 | 286 | 171,4 | 136,2 | 4хМ16 | 6x17 | 33 | 4,5 |
| КДЛЯ.25.310 | 11 | 315 | 260 | 286 | 235 | 192,8 | 6хМ20 | 6x17 | 33 | 4,5 |
| КДЛЯ.25.311 | 8 | 400 | 330 | 362 | 171,4 | 136 | 4хМ16 | 6x17 | 36 | 4,5 |
| КДЛЯ.25.312 | 11 | 400 | 330 | 362 | 235 | 192,8 | 6хМ20 | 6x17 | 40 | 5 |
