Описание

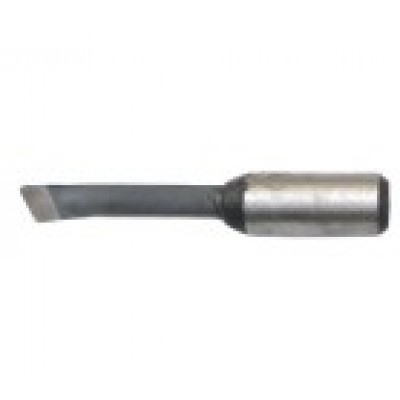

Данный вид резцов предназначен для растачивания сквозных отверстий в труднообрабатываемых материалах.
Резцы изготавливаются трех типов:
Тип 1 - для координатно-расточных станков,
Тип 2 - для токарных автоматов,
Тип 3 - для токарных станков.
Тип 1
| Обозначение резца | H | D | L | l | Диаметр наименьшего растачиваемого отверстия D1 |
| 2145-0011 | 2,8 | 6 | 40 | 10 | 3 |
| 2145-0012 | 2,8 | 6 | 50 | 20 | 3 |
| 2145-0013 | 3,8 | 6 | 40 | 10 | 4 |
| 2145-0014 | 3,8 | 6 | 50 | 20 | 4 |
| 2145-0015 | 4,7 | 10 | 45 | 15 | 5 |
| 2145-0016 | 4,7 | 10 | 60 | 30 | 5 |
| 2145-0017 | 5,5 | 10 | 45 | 15 | 6 |
| 2145-0018 | 5,5 | 10 | 65 | 35 | 6 |
| 2145-0019 | 6,5 | 12 | 45 | 15 | 7 |
| 2145-0020 | 6,5 | 12 | 65 | 35 | 7 |
| 2145-0021 | 7,5 | 12 | 50 | 20 | 8 |
| 2145-0022 | 7,5 | 12 | 70 | 40 | 8 |
Тип 2
| Правый резец | Левый резец | H | D | L | l | Диаметр меньшего растачиваемого отверстия D1 |
| 2145-0023 | 2145-0024 | 2,8 | 10 | 70 | 20 | 3 |
| 2145-0025 | 2145-0026 | 3,8 | 10 | 70 | 20 | 4 |
| 2145-0027 | 2145-0028 | 5,5 | 10 | 90 | 30 | 6 |
| 2145-0029 | 2145-0030 | 7,5 | 15 | 100 | 40 | 8 |
Тип 3
| Обозначение резца | H | L | l | Диаметр наименьшего растачиваемого отверстия D1 |
| 2140-0101 | 2,8 | 120 | 20 | 3 |
| 2140-0102 | 3,8 | 120 | 20 | 4 |
| 2140-0103 | 5,5 | 130 | 30 | 6 |
| 2140-0104 | 7,5 | 140 | 40 | 8 |
Конструктивные размеры и геометрические параметры расточных резцов
| d | d | b | b | K | K | r | c | ||
| H | Номин. | Пред. откл. | Номин. | Пред. откл. | a (пред. откл. ±0,1) | Номин. | Пред. откл. | Пред. откл. | ±IT14/2 |
| 2,8 | 22 | ±0,1 | 1,8 | ±0,1 | 0,3 | 2,5 | ±0,4 | 1 | 0,4 |
| 3,8 | 3 | ±0,1 | 2,4 | ±0,1 | 0,4 | 3 | ±0,4 | 1,5 | 0,5 |
| 4,7 | 3,8 | ±0,15 | 2,9 | ±0,1 | 0,6 | 3,5 | ±0,5 | 2 | 0,7 |
| 5,5 | 4,4 | ±0,15 | 3,5 | ±0,15 | 0,8 | 4 | ±0,5 | 2,5 | 0,9 |
| 6,5 | 5,2 | ±0,15 | 4,2 | ±0,15 | 1 | 4,5 | ±0,5 | 3 | 1 |
| 7,5 | 6 | ±0,15 | 4,8 | ±0,15 | 1,5 | 5 | ±0,5 | 3,5 | 1,2 |
