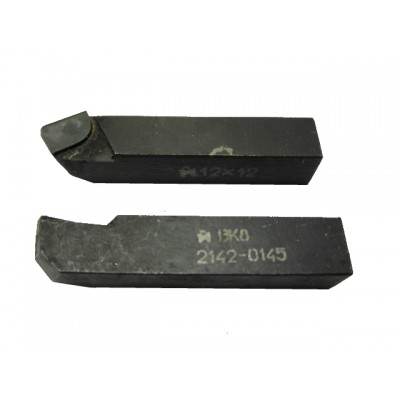

Резцы расточные державочные с пластинами из твердого сплава по ГОСТ 9795-84

Резцы расточные державочные с пластинами из твердого сплава по ГОСТ 9795-84
Подобрать аналоги товара: Резцы расточные державочные с пластинами из твердого сплава по ГОСТ 9795-84 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Тип 1 - резцы для прямого крепления

Тип пластин по ГОСТ 25396-90 Тип пластин по ГОСТ 25396-90
Угол врезки пластин Угол врезки пластин
Угол врезки пластины 10° Угол врезки пластины 0° Сечение резца (hxb) L n 10° 0°
2142-0141 2142-0181 10х10 40 5 10 10
2142-0142 2142-0182 10х10 50 5 10 10
2142-0143 2142-0183 12х12 40 7 10 10
2142-0144 2142-0184 12х12 50 7 10 10
2142-0145 2142-0185 12х12 63 7 10 10
2142-0146 2142-0186 16х16 63 10 10 70
2142-0147 2142-0187 16х16 80 10 10 70
2142-0148 2142-0188 20х20 70 13 10 70
2142-0149 2142-0189 20х20 80 13 10 70
2142-0150 2142-0191 20х20 100 13 10 70
2142-0151 2142-0192 25х25 100 18 10 70
2142-0152 2142-0193 25х25 125 18 10 70


b1 b1 h1 h1 h2 h2 Обозначение пластин по ГОСТ 25396-90 Обозначение пластин по ГОСТ 25396-90
Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин
Сечение резца (hxb) l1 10° 0° 10° 0° 10° 0° h3 k r 10° 0°
10х10 11,6 6,8 7,4 7 7 - - 7 - 5 10281 10281
12x12 11,6 6,8 7,4 9 9 - - 8 - 5 10281 10281
16х16 15,4 8,5 9,2 11,3 11,5 13,3 13,5 11 13 6 10301 70301
20х20 15,4 8,5 9,2 15,3 15,5 17,3 17,5 14 13 6 10301 70301
25х25 15,4 8,5 9,2 20,3 20,5 22,3 22,5 19 13 6 10301 70301


Тип 2 - резцы упорные для прямого крепления


Тип пластин по ГОСТ 25396-90 (ГОСТ 25426-90) Тип пластин по ГОСТ 25396-90 (ГОСТ 25426-90)
Угол врезки пластины 10° Угол врезки пластины 10° Угол врезки пластины 0° Угол врезки пластины 0° Угол врезки пластин Угол врезки пластин
правые левые правые левые Сечение резца (hxb) d L l n 10° 0°
2142-0194 2142-0031 2142-0241 2142-0242 6х6 - 20 5 - 10 10
2142-0195 2142-0101 2142-0243 2142-0244 6х6 - 25 5 - 10 10
2142-0196 2142-0032 2142-0245 2142-0246 - 6 20 5 5 10 10
2142-0197 2142-0033 2142-0247 2142-0248 - 6 25 5 5 10 10
2142-0198 2142-0121 2142-0251 2142-0252 8х8 - 25 6 - 07 07
2142-0199 2142-0102 2142-0253 2142-0254 8х8 - 32 6 - 07 07
2142-0201 2142-0103 2142-0255 2142-0256 8х8 - 40 6 - 07 07
2142-0202 2142-0034 2142-0257 2142-0258 - 8 25 6 7 07 07
2142-0203 2142-0035 2142-0261 2142-0262 - 8 32 6 7 07 07
2142-0204 2142-0036 2142-0263 2142-0264 - 8 40 6 7 07 07
2142-0205 2142-0122 2142-0265
