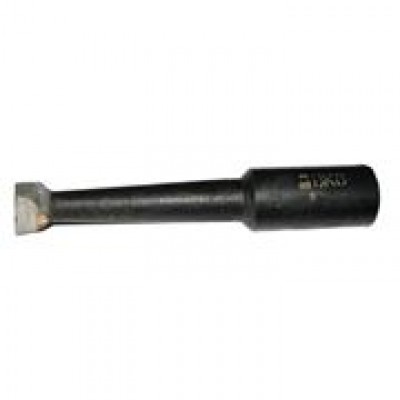

Резцы расточные с твердосплавными пластинами с цилиндрическим хвостовиком для координатно-расточных станков по ГОСТ 25987-83

Резцы расточные с твердосплавными пластинами с цилиндрическим хвостовиком для координатно-расточных станков по ГОСТ 25987-83
Подобрать аналоги товара: Резцы расточные с твердосплавными пластинами с цилиндрическим хвостовиком для координатно-расточных станков по ГОСТ 25987-83 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Резцы расточные с твердосплавными пластинами с цилиндрическим хвостовиком, предназначенные для обработки отверстий с наименьшим диаметром 6-25 мм на координатно-расточных станках, в том числе с числовым программным управлением.

Резцы должны изготавливаться типов:

1 - резцы для обработки сквозных отверстий,

2 - резцы для обработки глухих отверстий.

Тип 1:

Тип 2:

d1 d1 m m
Тип 1 Тип 2 d h8 Тип 1 Тип 2 L l Тип 1 Тип 2 Твердосплавная пластина по ГОСТ 25395-90 Твердосплавная пластина по ГОСТ 25395-90 Диаметр наименьшего растачиваемого отверстия D
2145-0631 2145-0632 10 4,5 4,5 63 25 0,8 0,5 01291 10411 6
2145-0633 2145-0634 10 6 6 80 40 1 0,5 01291 10411 6
2145-0635 2145-0636 12 7 7 80 32 1,5 0,5 01311 10411 10
2145-0637 2145-0638 12 7 7 110 63 1,5 0,5 01311 10411 10
2145-0639 2145-0642 16 9 9 100 50 2 1 01311 10461 14
2145-0643 2145-0644 16 9 9 125 80 2 1 01311 10461 14
2145-0645 2145-0646 20 16 12 110 63 4 2 61351 10281 18
2145-0647 2145-0648 20 16 12 180 125 4 2 61351 10281 18
2145-0649 2145-0652 25 20 16 125 80 5 2 61351 10301 25
2145-0653 2145-0654 25 20 16 210 160 5 2 61351 10301 25

Конструктивные размеры и геометрические параметры расточных резцов типа 1

d d
Номин. Пред. откл. H8 L a l1 h h1 f h2 b
10 -0,022 63 5 5 3,5 - 1 1,5 3
10 -0,022 80 5 5 4,5 - 1 2,5 3
12 -0,027 80 6 7 5 3 1,25 2,5 4
12 -0,027 110 6 7 5 3 1,25 2,5 4
16 -0,027 100 6 8 7 4 1,25 4,5 4
16 -0,027 125 6 8 7 4 1,25 4,5 4
20 -0,033 110 10 13 11 6 1,5 7 6
20 -0,033 180 10 13 11 6 1,5 7 6
25 -0,033 125 10 15 13 7 1,5 9 6
25 -0,033 210 10 15 13 7 1,5 9 6


Конструктивные размеры и геометрические параметры расточных резцов типа 2

d d
Номин. Пред. откл. h8 L d2 l1 l2 k f h h1 h2 r
10 -0,022 63 5,5 7 5 5 1 2 3 3,5 2
10 -0,022 80 7 7 5 5 1 2 3 3,5 2
12 -0,027 80 8 7 5 5 1 2 3 4,5 2
12 -0,027 110 8 7 5 5 1 2 3 4,5 2
16 -0,027 100 11 10 7 8 1,5 3 5,5 6,5 3
16 -0,027 125 11 10 7 8 1,5 3 5,5 6,5
