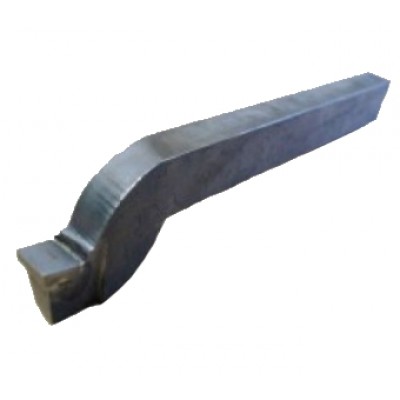

Строгальные резцы применяются для проточки плоскостей заготовки и фасонных поверхностей. Основным ходовым направлением движения есть перемещение резцов по прямой на поперечно или продольно-строгальных станках. Рез выполняется в период рабочего прохода. При завершении обратного прохода, выполняется подающее движение, то есть перемещение резца или заготовки, благодаря которому снимается последующий слой металла. Процедура точения выполняется прерывисто. При входе и выходе резца в работу, резко происходит изменение тепла и силовой нагрузки. Поэтому конструкция резца резца должна предусматривать его повышенную прочность и жесткость. На это влияют геометрические параметры и материалы из которых изготавливаются резцы. Особенностью строгальных резцов является изогнутая державка. В результате этого вершина резца лежит в опорной плоскости и во время изгиба резца под действием сил резания отходит от обработанной поверхности, перемещаясь по дуге радиусом R.
Форма пластины - 41 по ГОСТ 2379-77
| Обозначения резцов | Сечение резца (HxB) | L | l | a |
| 2173-0501 | 20х12 | 190 | 40 | 12 |
| 2173-0502 | 25х16 | 220 | 50 | 16 |
| 2173-0503 | 32х20 | 280 | 63 | 20 |
| 2173-0504 | 40х25 | 340 | 80 | 25 |
| 2173-0505 | 50х32 | 400 | 100 | 32 |
| 2173-0506 | 63х40 | 500 | 125 | 40 |
.jpg)
| Сечение резца (HxB) | l | l1 | l2 | r | n | h | Номера пластин по ГОСТ 2379-77 |
| 20х12 | 40 | 11 | 15 | 25 | 8,5 | 5,5 | 4102 |
| 25х16 | 50 | 15 | 20 | 30 | 9,8 | 6,5 | 4103 |
| 32х20 | 63 | 20 | 25 | 37 | 13,1 | 8,5 | 4104 |
| 40х25 | 80 | 27 | 30 | 45 | 16,4 | 10,5 | 4105 |
| 50х32 | 100 | 35 | 35 | 55 | 20,6 | 12,5 | 4106 |
| 63х40 | 125 | 43 | 45 | 68 | 24,2 | 17 | 4107 |
ТОО «Свердловский инструментальный завод – Казахстан» является официальным представителем брендов KORLOY, YG-1, KENNAMETAL, DOALL и др. Всегда в наличии более 100 000 изделий
Подробную информацию для заказа Резцы строгальные чистовые широкие изогнутые с пластинами из быстрорежущей стали по ГОСТ 18888-73 можете узнать по телефону или оставив заявку на почту Info@sizkp.ru
4 причины купить Резцы строгальные чистовые широкие изогнутые с пластинами из быстрорежущей стали по ГОСТ 18888-73 в ТОО «Свердловский инструментальный завод – Казахстан»
- Профессиональный подбор металлорежущего инструмента от экспертов с 10+ летнем опытом. Специалисты ТОО «Свердловский инструментальный завод – Казахстан» грамотно проконсультируют вас в выборе с учетом технических требований в удобное для вас время.
- Лучшие цены от официального дистрибьютора, только прямые поставки без лишних посредников. С нами вы экономите.
- Продукция всегда в наличии. Наши клиенты могут заказать Резцы строгальные чистовые широкие изогнутые с пластинами из быстрорежущей стали по ГОСТ 18888-73 с доставкой по Казахстану и странам СНГ
- Собственное производство - можем изготовить инструмент по вашим чертежам
