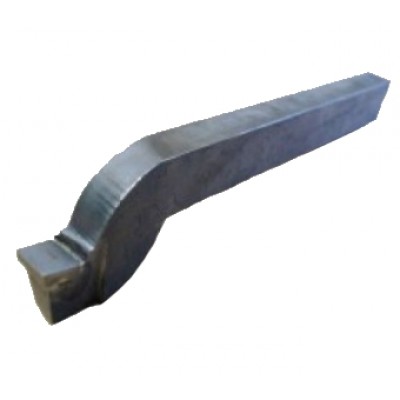

Строгальные резцы применяются для проточки плоскостей заготовки и фасонных поверхностей. Основным ходовым направлением движения есть перемещение резцов по прямой на поперечно или продольно-строгальных станках. Рез выполняется в период рабочего прохода. При завершении обратного прохода, выполняется подающее движение, то есть перемещение резца или заготовки, благодаря которому снимается последующий слой металла. Процедура точения выполняется прерывисто. При входе и выходе резца в работу, резко происходит изменение тепла и силовой нагрузки. Поэтому конструкция резца резца должна предусматривать его повышенную прочность и жесткость. На это влияют геометрические параметры и материалы из которых изготавливаются резцы. Особенностью строгальных резцов является изогнутая державка. В результате этого вершина резца лежит в опорной плоскости и во время изгиба резца под действием сил резания отходит от обработанной поверхности, перемещаясь по дуге радиусом R.
Тип пластины - 01 и 02 по ГОСТ 25395-90
| Обозначения резцов | Сечение резца (hxb) | L | l | a |
| 2173-0001 | 20х12 | 190 | 40 | 12 |
| 2173-0002 | 25x16 | 220 | 50 | 14 |
| 2173-0003 | 32x20 | 280 | 63 | 18 |
| 2173-0004 | 40x25 | 340 | 80 | 22 |
| 2173-0005 | 50x32 | 400 | 100 | 25 |
| 2173-0006 | 63x40 | 500 | 125 | 35 |
.jpg)
| Сечение резца (hxb) | l | l1 | l2 | r | n | h1 | h2 | K | Обозначение пластин по ГОСТ 25395-90 |
| 20х12 | 40 | 11 | 15 | 25 | 6,2 | 5 | 2,5 | 11 | 01371 |
| 25x16 | 50 | 15 | 20 | 30 | 9,8 | 6,5 | 3 | 15 | 02251 |
| 32x20 | 63 | 20 | 25 | 35 | 13,7 | 6,5 | 3 | 18 | 02271 |
| 40x25 | 80 | 27 | 30 | 45 | 15,4 | 7,5 | 4 | 21 | 02311 |
| 50x32 | 100 | 35 | 35 | 55 | 16,4 | 10,5 | 6,5 | 23 | 02351 |
| 63x40 | 125 | 43 | 45 | 68 | 16,4 | 10,5 | 6,5 | 23 | 02511 |
ТОО «Свердловский инструментальный завод – Казахстан» является официальным представителем брендов KORLOY, YG-1, KENNAMETAL, DOALL и др. Всегда в наличии более 100 000 изделий
Подробную информацию для заказа Резцы строгальные чистовые широкие изогнутые с пластинами из твердого сплава по ГОСТ 18892-73 можете узнать по телефону или оставив заявку на почту Info@sizkp.ru
