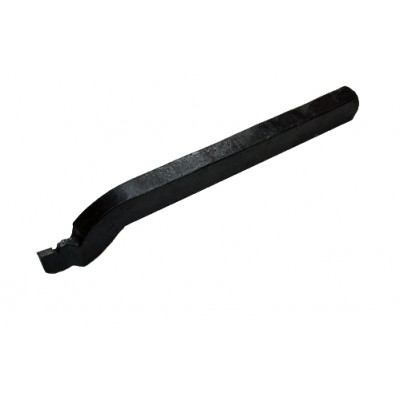

Строгальные резцы применяются для проточки плоскостей заготовки и фасонных поверхностей. Основным ходовым направлением движения есть перемещение резцов по прямой на поперечно или продольно-строгальных станках. Рез выполняется в период рабочего прохода. При завершении обратного прохода, выполняется подающее движение, то есть перемещение резца или заготовки, благодаря которому снимается последующий слой металла. Процедура точения выполняется прерывисто. При входе и выходе резца в работу, резко происходит изменение тепла и силовой нагрузки. Поэтому конструкция резца резца должна предусматривать его повышенную прочность и жесткость. На это влияют геометрические параметры и материалы из которых изготавливаются резцы. Особенностью строгальных резцов является изогнутая державка. В результате этого вершина резца лежит в опорной плоскости и во время изгиба резца под действием сил резания отходит от обработанной поверхности, перемещаясь по дуге радиусом R.
| Обозначения резцов | Сечение резца (HxB) | L | l | l1 | a |
| 2177-0501 | 20х12 | 190 | 40 | 25 | 5 |
| 2177-0502 | 25х16 | 220 | 50 | 30 | 6 |
| 2177-0503 | 25х16 | 220 | 50 | 30 | 8 |
| 2177-0504 | 32х20 | 280 | 63 | 35 | 8 |
| 2177-0505 | 32х20 | 280 | 63 | 35 | 10 |
| 2177-0506 | 40х25 | 340 | 80 | 40 | 8 |
| 2177-0507 | 40х25 | 340 | 80 | 40 | 12 |
| 2177-0508 | 50х32 | 400 | 100 | 45 | 12 |
| 2177-0509 | 50х32 | 400 | 100 | 45 | 15 |
Форма пластины - 49 по ГОСТ 2379-77
.jpg)
| Сечение резца (HxB) | l | l1 | l2 | l3 | r | a | n | h | Номера пластин по ГОСТ 2379-77 |
| 20х12 | 40 | 11 | 16 | 25 | 25 | 4 | 13,5 | 4 | 4902 |
| 25х16 | 50 | 15 | 19 | 30 | 30 | 5 | 16 | 5,5 | 4903 |
| 25х16 | 50 | 15 | 21 | 30 | 30 | 6 | 17,6 | 6,5 | 4904 |
| 32х20 | 63 | 20 | 21 | 35 | 37 | 6 | 17,6 | 6,5 | 4904 |
| 32х20 | 63 | 20 | 26 | 35 | 37 | 8 | 21,8 | 8,5 | 4905 |
| 40х25 | 80 | 27 | 21 | 40 | 45 | 6 | 17,6 | 6,5 | 4904 |
| 40х25 | 80 | 27 | 29 | 40 | 45 | 10 | 24 | 10,6 | 4906 |
| 50х32 | 100 | 35 | 29 | 45 | 55 | 10 | 24 | 10,6 | 4906 |
| 50х32 | 100 | 35 | 29 | 45 | 55 | 13 | 23,1 | 13 | 4907 |
