Строгальные резцы применяются для проточки плоскостей заготовки и фасонных поверхностей. Основным ходовым направлением движения есть перемещение резцов по прямой на поперечно или продольно-строгальных станках. Рез выполняется в период рабочего прохода. При завершении обратного прохода, выполняется подающее движение, то есть перемещение резца или заготовки, благодаря которому снимается последующий слой металла. Процедура точения выполняется прерывисто. При входе и выходе резца в работу, резко происходит изменение тепла и силовой нагрузки. Поэтому конструкция резца резца должна предусматривать его повышенную прочность и жесткость. На это влияют геометрические параметры и материалы из которых изготавливаются резцы. Особенностью строгальных резцов является изогнутая державка. В результате этого вершина резца лежит в опорной плоскости и во время изгиба резца под действием сил резания отходит от обработанной поверхности, перемещаясь по дуге радиусом R.

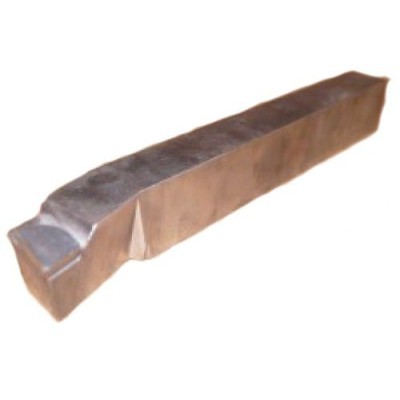

Тип 1 - подрезные прямые
Форма пластины - 43 по ГОСТ 2379-77
| Правые | Левые | Сечение резца (HxB) | L | m |
| 2174-0501 | 2174-0502 | 20х12 | 170 | 6 |
| 2174-0503 | 2174-0504 | 25х16 | 200 | 8 |
| 2174-0505 | 2174-0506 | 32х20 | 250 | 10 |
| 2174-0507 | 2174-0508 | 40х25 | 300 | 12,5 |
| 2174-0509 | 2174-0510 | 50х32 | 350 | 16 |
| 2174-0511 | 2174-0512 | 63х40 | 450 | 20 |
.jpg)
| Сечение резца (HxB) | n | h | Номера пластин по ГОСТ 2379-77 | |
| Правые | Левые | |||
| 20х12 | 8 | 14,5 | 4303 | 4304 |
| 25х16 | 10 | 18,5 | 4305 | 4306 |
| 32х20 | 13 | 23,5 | 4307 | 4308 |
| 40х25 | 16 | 29 | 4309 | 4310 |
| 50х32 | 20 | 37,5 | 4311 | 4312 |
| 63х40 | 24 | 46,5 | 4313 | 4314 |
Тип 2 - подрезные изогнутые
Форма пластины - 43 по ГОСТ 2379-77
| Правые | Левые | Сечение резца (HxB) | L | l | m |
| 2175-0701 | 2175-0702 | 20х12 | 190 | 40 | 6 |
| 2175-0703 | 2175-0704 | 25х16 | 220 | 50 | 8 |
| 2175-0705 | 2175-0706 | 32х20 | 280 | 63 | 10 |
| 2175-0707 | 2175-0708 | 40х25 | 340 | 80 | 12,5 |
| 2175-0709 | 2175-0710 | 50х32 | 400 | 100 | 16 |
| 2175-0711 | 2175-0712 | 63х40 | 500 | 125 | 20 |
.jpg)
| Сечение резца(HxB) | l | l1 | r | n | h | Номера пластин по ГОСТ 2379-77 | |
| Правые | Левые | ||||||
| 20х12 | 40 | 11 | 25 | 8 | 5,5 | 4303 | 4304 |
| 25х16 | 50 | 15 | 30 | 10 | 6,5 | 4305 | 4306 |
| 32х20 | 63 | 20 | 37 | 13 | 8,5 | 4307 | 4308 |
| 40х25 | 80 | 27 | 45 | 16 | 11 | 4309 | 4310 |
| 50х32 | 100 | 35 | 55 | 20 | 13 | 4311 | 4312 |
| 63х40 | 125 | 43 | 68 | 24 | 17,5 | 4313 | 4314 |
