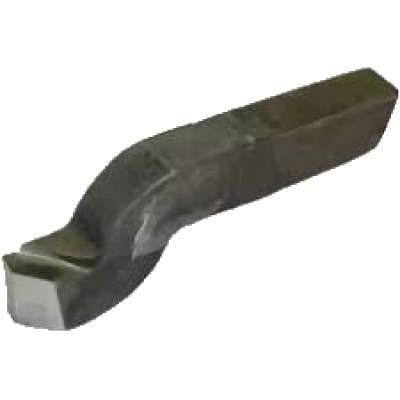

Строгальные резцы применяются для проточки плоскостей заготовки и фасонных поверхностей. Основным ходовым направлением движения есть перемещение резцов по прямой на поперечно или продольно-строгальных станках. Рез выполняется в период рабочего прохода. При завершении обратного прохода, выполняется подающее движение, то есть перемещение резца или заготовки, благодаря которому снимается последующий слой металла. Процедура точения выполняется прерывисто. При входе и выходе резца в работу, резко происходит изменение тепла и силовой нагрузки. Поэтому конструкция резца резца должна предусматривать его повышенную прочность и жесткость. На это влияют геометрические параметры и материалы из которых изготавливаются резцы. Особенностью строгальных резцов является изогнутая державка. В результате этого вершина резца лежит в опорной плоскости и во время изгиба резца под действием сил резания отходит от обработанной поверхности, перемещаясь по дуге радиусом R.
Форма пластины - 44 ГОСТ 2379-77
| Резцы | Сечение резца (HxB) | L | l | m | |
| Правые | Левые | ||||
| 2171-0751 | 2171-0752 | 20х12 | 190 | 40 | 7 |
| 2171-0753 | 2171-0754 | 25х16 | 220 | 50 | 9 |
| 2171-0755 | 2171-0756 | 32х20 | 280 | 63 | 12 |
| 2171-0757 | 2171-0758 | 40х25 | 340 | 80 | 14 |
| 2171-0759 | 2171-0760 | 50х32 | 400 | 100 | 16 |
| 2171-0761 | 2171-0762 | 63х40 | 500 | 125 | 22 |
.jpg)
| Сечение резца (HxB) | l | l1 | r | n | h | Номера пластин по ГОСТ 2379-77 | |
| Правые | Левые | ||||||
| 20х12 | 40 | 11 | 25 | 8 | 5,5 | 4401 | 4402 |
| 25х16 | 50 | 15 | 30 | 10 | 6,5 | 4403 | 4404 |
| 32х20 | 63 | 20 | 37 | 13 | 8,5 | 4405 | 4406 |
| 40х25 | 80 | 27 | 45 | 16 | 11 | 4407 | 4408 |
| 50х32 | 100 | 35 | 55 | 19 | 13 | 4409 | 4410 |
| 63х40 | 125 | 43 | 68 | 24 | 17,5 | 4411 | 4412 |
