Описание

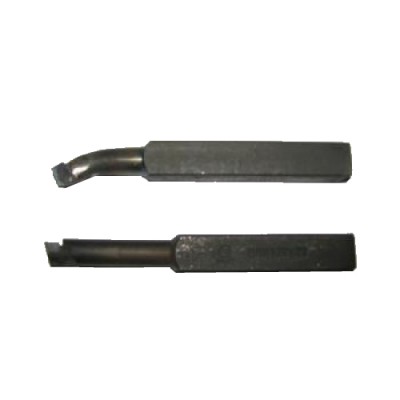

Резцы изготавливаются двух типов:
1 - расточные с углом ?=60°,
2 - расточные виброустойчивые.
| Обозначение резцов | Сечение резца (HxB) | L | l | l1 | d | m | Диаметр наименьшего растачиваемого отверстия D |
| 2140-0501 | 16х16 | 120 | 25 | 28 | 8 | 3,5 | 14 |
| 2140-0502 | 16х16 | 140 | 40 | 30 | 8 | 3,5 | 14 |
| 2140-0503 | 16х16 | 140 | 35 | 30 | 10 | 4,5 | 18 |
| 2140-0504 | 16х16 | 170 | 60 | 30 | 10 | 4,5 | 18 |
| 2140-0505 | 20х20 | 140 | 40 | 30 | 12 | 5,5 | 21 |
| 2140-0506 | 20х20 | 170 | 70 | 30 | 12 | 5,5 | 21 |
| 2140-0507 | 20х20 | 170 | 50 | 30 | 14 | 6 | 27 |
| 2140-0508 | 20х20 | 200 | 80 | 30 | 14 | 6 | 27 |
| 2140-0509 | 25х25 | 200 | 70 | 30 | 19 | 8 | 34 |
| 2140-0510 | 25х25 | 240 | 100 | 30 | 19 | 8 | 34 |
| Обозначение резцов | Сечение резца (HxB) | L | l | l1 | d | m | Диаметр наименьшего растачиваемого отверстия D |
| 2140-0521 | 16х16 | 120 | 25 | 28 | 8 | 3,5 | 14 |
| 2140-0522 | 16х16 | 140 | 40 | 30 | 8 | 3,5 | 14 |
| 2140-0523 | 16х16 | 140 | 35 | 30 | 10 | 4,5 | 18 |
| 2140-0524 | 16х16 | 170 | 60 | 30 | 10 | 4,5 | 18 |
| 2140-0525 | 20х20 | 140 | 40 | 30 | 12 | 5,5 | 21 |
| 2140-0526 | 20х20 | 170 | 70 | 30 | 12 | 5,5 | 21 |
| 2140-0527 | 20х20 | 170 | 50 | 30 | 14 | 6 | 27 |
| 2140-0528 | 20х20 | 200 | 80 | 30 | 14 | 6 | 27 |
| 2140-0529 | 25х25 | 200 | 70 | 30 | 19 | 8 | 34 |
| 2140-0530 | 25х25 | 240 | 100 | 30 | 19 | 8 | 34 |
Элементы конструкций и геометрические параметры резцов
| Сечение резца (HxB) | l2 | d1 | h | h1 | K | a |
| 16х16 | 15 | 9,5 | 6,4 | 4 | 7 | 8 |
| 16х16 | 30 | 9,5 | 6,4 | 4 | 7 | 8 |
| 16х16 | 23 | 12 | 8 | 5 | 7 | 8 |
| 16х16 | 48 | 12 | 8 | 5 | 7 | 8 |
| 20х20 | 26 | 15 | 9,6 | 6 | 8 | 10 |
| 20х20 | 56 | 15 | 9,6 | 6 | 8 | 10 |
| 20х20 | 34 | 17 | 11,2 | 7 | 10 | 12 |
| 20х20 | 64 | 17 | 11,2 | 7 | 10 | 12 |
| 25х25 | 49 | 24 | 15,2 | 9 | 12 | 14 |
| 25х25 | 79 | 24 | 15,2 | 9 | 12 | 14 |
| Сечение резца (HxB) | l2 | l3 | d1 | h | r | A | K | a |
| 16х16 | 15 | 14 | 10 | 5,5 | 5,5 | 2 | 6 | 8 |
| 16х16 | 30 | 29 | 10 | 5,5 | 5,5 | 2 | 6 | 8 |
| 16х16 | 23 | 21 | 12 | 6,5 | 6,5 | 3 | 7 | 8 |
| 16х16 | 48 | 46 | 12 | 6,5 | 6,5 | 3 | 7 | 8 |
| 20х20 | 26 | 24 | 15 | 9 | 9 | 2,5 | 8 | 10 |
| 20х20 | 56 | 54 | 15 | 9 | 9 | 2,5 | 8 | 10 |
| 20х20 | 34 | 28 | 17 | 11 | 11 | 2 | 10 | 12 |
| 20х20 | 64 | 58 | 17 | 11 | 11 | 2 | 10 | 12 |
| 25х25 | 49 | 40 | 24 | 14 | 14 | 3,5 | 12 | 14 |
| 25х25 | 79 | 70 | 24 | 14 | 14 | 3,5 | 12 | 14 |
