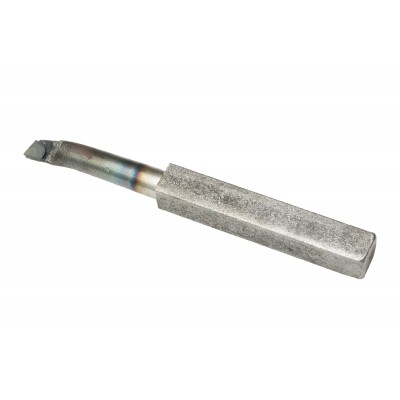

Резцы токарные расточные с пластинами из твердого сплава для обработки глухих отверстий по ГОСТ 18883-73

Резцы токарные расточные с пластинами из твердого сплава для обработки глухих отверстий по ГОСТ 18883-73
Подобрать аналоги товара: Резцы токарные расточные с пластинами из твердого сплава для обработки глухих отверстий по ГОСТ 18883-73 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Резцы расточные твердосплавные для глухих отверстий предназначены для формирования и растачивания отверстий на токарных станках. Это позволяет изготавливать отверстия необходимого размера и точности. Используются для черновых и чистовых работ. При растачивании глубоких отверстий используют оправки для закрепления резцов. Изготавливаются два типа: тип 1 - расточные с углом ?=5, тип 2 - расточные виброустойчивые.

Тип 1 - расточные с углом ?=5°

Тип пластин по ГОСТ 25397-90 Тип пластин по ГОСТ 25397-90
Угол врезки пластин Угол врезки пластин
угол врезки пластины 10° угол врезки пластины 0° Испол- нение Сечение резца (hxb) L l d m 10° 0° Диаметр наимень- шего растачи- ваемого отверстия D
2141-0201 2141-0202 1 12х12 100 20 6 2,5 06 66 10
2141-0056 2141-0041 2 16х12 170 80 - 6 06 66 40
2141-0002 2141-0022 1 16х16 120 25 8 3,5 06 66 14
2141-0003 2141-0023 1 16х16 140 30 8 3,5 06 66 14
2141-0004 2141-0024 1 16х16 140 40 10 4,5 06 66 18
2141-0005 2141-0025 1 16х16 170 60 10 4,5 06 66 18
2141-0057 2141-0042 2 20х16 200 100 - 8 06 66 55
2141-0006 2141-0026 1 20х20 140 40 12 6 06 66 21
2141-0007 2141-0027 1 20х20 170 70 12 6 06 66 21
2141-0008 2141-0028 1 20х20 170 50 14 6 06 66 27
2141-0009 2141-0029 1 20х20 200 80 14 6 06 66 27
2141-0058 2141-0043 2 25х20 240 120 - 10 06 66 70
2141-0010 2141-0030 1 25х25 200 70 19 8 06 66 34
2141-0011 2141-0031 1 25х25 240 100 19 8 06 66 34
2141-0059 2141-0044 2 32х25 280 160 - 12 06 66 80
2141-0060 2141-0045 2 40х32 300 180 - 16 06 66 110

Тип 1



n n h1 h1 h2 h2 Обозначение пластин по ГОСТ 25397-90 Обозначение пластин по ГОСТ 25397-90
Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин Угол врезки пластин
Сечение резца (hxb) l1 d1 r a 10° 0° 10° 0° 10° 0° h3 h4 10° 0°
12х12 15 9,5 4 7,4 6 6,5 3,9 3,9 - - 6,4 4 06010 06010
16х16 15 9,5 4 7,4 6 6,5 5,5 5,5 - - 6,4 4 06010 06010
16х16 20 9,5 4 7,4 6 6,5 5,5 5,5 - - 6,4 4 06010 06010
16х16 28 12 4 7,4 6 6,5 5,5 5,5 - - 8 5 06010 06010
16х16 48 12 4 7,4 6 6,5 5,5 5,5 - - 8 5 06010 06010
20х20 25 15 5 9,4 6,8 7,4 6,6 6,6 - - 9,6 6 06030 06030
20х20 55 15 5 9,4 6,8 7,4 6,6 6,6 - - 9,6 6 06030 06030
