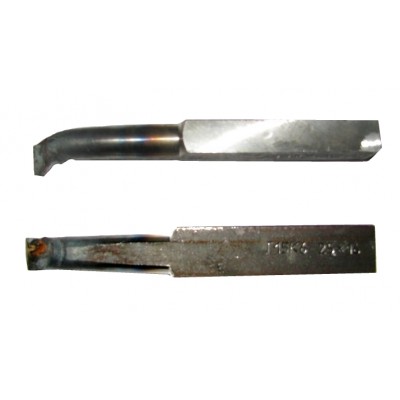

Резцы токарные резьбовые с пластинами из быстрорежущей стали по ГОСТ 18876-73

Резцы токарные резьбовые с пластинами из быстрорежущей стали по ГОСТ 18876-73
Подобрать аналоги товара: Резцы токарные резьбовые с пластинами из быстрорежущей стали по ГОСТ 18876-73 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Тип 1 - резьбовые для наружной метрической резьбы

Обозначение резцов Сечение резца (HxB) L l m Форма пластин по ГОСТ 2379-77 Шаг резьбы
2660-0501 16х10 100 40 1,5 61 0,5-2,5
2660-0503 20х12 120 40 3 61 0,75-3
2660-0505 25х16 140 50 4 61 1-5
2660-0507 32х20 170 60 5 61 1,5-6

Сечение резца (HxB) K Номера пластин по ГОСТ 2379-77
16х10 15 6101
20х12 18 6102
25х16 18 6103
32х20 20 6104
Шаг резьбы P 0,5 0,75 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
r наиб. 0,072 0,108 0,115 0,144 0,18 0,216 0,252 0,288 0,36 0,432 0,504 0,576 0,648 0,72 0,792 0,87
r наим. 0,047 0,079 0,085 0,113 0,146 0,179 0,213 0,249 0,317 0,389 0,459 0,529 0,601 0,67 0,742 0,812

Тип 2 - резьбовые для внутренней метрической резьбы

Обозначение резцов Исполнение Сечение резца (HxB) L l d m Форма пластин по ГОСТ 2379-77 Шаг резьбы P D наим.
2662-0501 1 10х10 120 40 10 4 - 0,75-2,5 18
2662-0503 1 12х12 140 50 12 5 - 1-3 24
2662-0505 1 16х16 170 60 16 9 - 1,5-4 30
2662-0507 2 20х20 200 80 20 12 47 2-5 42
2662-0509 2 25х25 240 100 25 14 47 3-6 52

Сечение резца (HxB) a h h1 h2 Номера пластин по ГОСТ 2379-77
10х10 4 - 5 8,5 -
12х12 4 - 6,5 10,5 -
16х16 6 - 9 13,5 -
20х20 8 11,5 11,5 17,5 4702
25х25 10 14 15 22 4703
Шаг резьбы P 0,75 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
r наиб. 0,05 0,055 0,07 0,09 0,11 0,125 0,145 0,18 0,215 0,25 0,288 0,325 0,36 0,4 0,43

Тип 3 - резьбовые для наружной трапецеидальной резьбы

для правой резьбы для левой резьбы Сечение резца (HxB) L l m Форма пластин по ГОСТ 2379-77 Шаг резьбы P
2664-0501 2664-0502 20х12 120 40 3 62 2
2664-0503 2664-0504 20х12 120 40 3 62 3
2664-0505 2664-0506 20х12 120 40 3 62 4
2664-0507 2664-0508 20х12 120 40 4 62 5
2664-0509 2664-0510 25х16 140 50 4 62 6
2664-0511 2664-0512 25х16 140 50 5 62 8
2664-0513 2664-0514 25х16 140 50 5 62 10
2664-0515 2664-0516 32х20 170 60 6 62 12
2664-0517 2664-0518 32х20 170 60 8 62 16
2664-0519 2664-0520 40х25 200 60 8 62 20
2664-0521 2664-0522 40х25 200 60 10 62 24

Сечение резца (HxB) K a a1 -Номин. Пред. откл. r t Номера пластин по ГОСТ 2379-77
20х12 15 0,6 1 -0,03 0,25 0,75 6201
20х12 15
