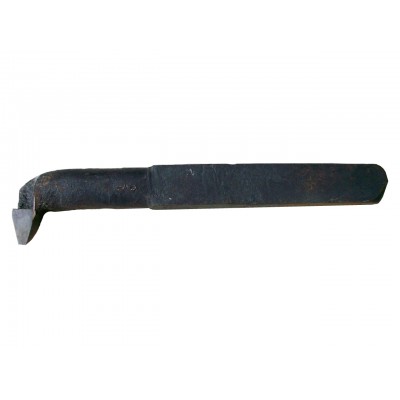

Резцы токарные резьбовые с пластинами из твердого сплава по ГОСТ 18885-73

Резцы токарные резьбовые с пластинами из твердого сплава по ГОСТ 18885-73
Подобрать аналоги товара: Резцы токарные резьбовые с пластинами из твердого сплава по ГОСТ 18885-73 от других производителей, таких как: Sandvik, SECO, WALTER, Kennametal, ISCAR, Tungaloy, Taegutec, Mitsubishi, Kyocera, Sumitomo, Hitachi, Dijet, Valenite и др

Цена: По запросу (зависит от объема заказа)

Индивидуальные условия для оптовых покупателей

Заказать продукцию

Наличие уточняйте у наших менеджеров

Звоните! +7 (777) 081-58-10
или оставьте заявку на почту info@sizkp.kz

Доставка

  • — В любой регион Казахстана - до 5 дней

В наличии
Описание

Резцы резьбовые используются для получения внутренней и наружней резьбы при токарных работах. Подача отвечает за шаг изготавливаемой резьбы. Форма режущей части резьбовых резцов соответствует профилю нарезаемой резьбы. При заточке резцов используются шаблоны для контроля формы.

Тип 1 - резьбовые для наружной метрической резьбы

Обозначение резцов Сечение резца (hxb) L m Тип пластин по ГОСТ 25398-90 Шаг резьбы
2660-0001 16х10 100 1,5 11 0,5-2,5
2660-0003 20х12 120 3 11 0,8-3,0
2660-0005 25х16 140 4 11 1,25-5
2660-0007 32х20 170 5 11 2-6

Сечение резца (hxb) a n h h1 K Обозначение пластин по ГОСТ 25398-90
16х10 3 9,3 13,5 15,5 13 11130
20х12 6 15 16 19 19 11190
25х16 8 18,6 20 22,5 24 11210
32х20 10 23,3 26 29 29 11230
Шаг резьбы P 0,5 0,75 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
r max 0,072 0,108 0,115 0,144 0,18 0,216 0,252 0,288 0,36 0,432 0,504 0,576 0,648 0,72 0,792 0,87
r mдюйм 0,047 0,079 0,085 0,113 0,146 0,179 0,213 0,249 0,317 0,389 0,459 0,529 0,601 0,67 0,742 0,812

Тип 2 - резьбовые для внутренней метрической резьбы

Обозначение резцов Сечение резца (hxb) L l d m Тип пластин по ГОСТ 25398-90 Шаг резьбы Dнаим.
2662-0001 10х10 120 40 10 4 11 0,75-2,50 18
2662-0003 12х12 140 50 12 5 11 1-3 24
2662-0005 16х16 170 60 16 9 11 1,5-4 30
2662-0007 20х20 200 80 20 12 11 2-5 42
2662-0009 25х25 240 100 25 14 11 3-6 52

555

Сечение резца (hxb) a h1 h2 h3 Обозначение пластин по ГОСТ 25398-90
10х10 4 5,5 5 8,5 11150
12х12 4 7,5 6 10,5 11150
16х16 6 9,5 9 13,5 11190
20х20 8 12,5 11,5 17,5 11210
25х25 10 16 15 22 11230
Шаг резьбы P 0,75 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
r max 0,05 0,055 0,072 0,09 0,11 0,125 0,145 0,18 0,215 0,25 0,288 0,325 0,36 0,4 0,43

Тип 3 - резьбовые для наружной трапецеидальной резьбы

для правой резьбы для левой резьбы Сечение резца (hxb) L m Тип пластин Шаг резьбы
2664-0001 2664-0002 20х12 120 2 48 по ГОСТ 25422-90 2
2664-0003 2664-0004 20х12 120 2 48 по ГОСТ 25422-90 3
2664-0005 2664-0006 20х12 120 3 48 по ГОСТ 25422-90 4
2664-0007 2664-0008 20х12 120 3 48 по ГОСТ 25422-90 5
2664-0009 2664-0010 25х16 140 4 48 по ГОСТ 25422-90 6
2664-0011 2664-0012 25х16 140 4 48 по ГОСТ 25422-90 8
2664-0013 2664-0014 25х16 140 6 48 по ГОСТ 25422-90 10
2664-0015 2664-0016 32х20 170 6 48 по ГОСТ 25422-90 12
2664-0017 2664-0018 32х20 170 8 48 по ГОСТ 25422-90 16
2664-0019 2664-0020 40х25 200 10 32 по ГОСТ 25412-90 20
2664-0021 2664-0022 40х25 200 12,5 32 по ГОСТ 25412-90 24

Сечение резца (hxb) r b b1 b2 n t h h1 K Обозначение пластин по ГОСТ 25422-90, ГОСТ 25412-90
20х12 0,25 4 0,6
