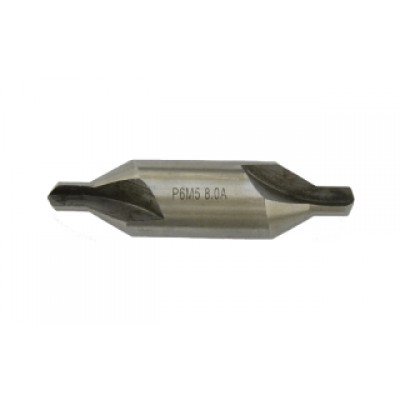

Комбинированные центровочные сверла применяются для обработки центровых отверстий по ГОСТ 14034-74. Центровые отверстия изготавливаются в заготовках для ее закрепления центром вращения на токарных и шлифовальных станках. Сверла должны быть изготовлены из быстрорежущей стали - по ГОСТ 19265-73. Твердость рабочей части центровочных сверл должна быть:
- у сверл диаметром до 3,15 мм - 63...65 HRC
- у сверл диаметром свыше 3,15 мм - 63...66 HRC
Твердость рабочей части сверл из быстрорежущей стали с содержанием ванадия 3% и более и кобальта 5% и более должна быть выше на 1-2 единицы HRC. На поверхностях центровочных сверл не допускаются трещины, забоины, черновины и цвета побежалости (за исключением канавок, где допускаются цвета побежалости в месте выхода круга). Предельные отклонения размеров комбинированных сверл не должны превышать:
- диаметра сверловочной части . . . k12,
- диаметра зажимной цилиндрической части . . . h9, углов конуса 60° и 75°. . . минус 30',
- угла конуса 120° . . . ±1°.
Размеры номинальных диаметров сверловочной части должны измеряться в начале режущей части.
Сверла типов А, В и С должны иметь на сверловочной части уменьшение диаметра по направлению к хвостовику (обратную конусность) в пределах 0,05-0,10 мм на 10 мм длины.
На каждом сверле должны быть четко нанесены:
- диаметр сверловочной части,
- товарный знак предприятия-изготовителя,
- обозначение сверла (последние четыре цифры),
- марка стали.
Примечания:
1. На сверлах диаметром D менее 10 мм допускается обозначение сверла не маркировать.
2. Допускается марки стали Р6М5, Р6АМ5 не маркировать.
Комбинированные центровочные сверла должны изготовляться четырех типов:
А - сверла для центровочных отверстий 60° без предохранительного конуса,
В - сверла для центровых отверстий 60° с предохранительным конусом 120°,
С - сверла для центровых отверстий 75° без предохранительного конуса,
R - сверла для центровых отверстий с дугообразной образующей.
А - сверла для центровочных отверстий 60° без предохранительного конуса
| l | l | L | L | ||||
| Исполнение 1 | Исполнение 2 | d | D | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 2317-0164 | 2317-0038 | 0,5 | 3,15 | 1 | -0,2 | 21 | -2 |
| 2317-0165 | 2317-0039 | 0,63 | 3,15 | 1,2 | -0,3 | 21 | -2 |
| 2317-0166 | 2317-0041 | 0,8 | 3,15 | 1,5 | -0,4 | 21 | -2 |
| 2317-0101 | 2317-0001 | 1 | 3,15 | 1,9 | -0,6 | 33,5 | -4 |
| 2317-0102 | 2317-0002 | 1,25 | 3,15 | 2,2 | -0,6 | 33,5 | -4 |
| 2317-0103 | 2317-0003 | 1,6 | 4 | 2,8 | -0,8 | 37,5 | -4 |
| 2317-0104 | 2317-0004 | 2 | 5 | 3,3 | -0,8 | 42 | -4 |
| 2317-0105 | 2317-0005 | 2,5 | 6,3 | 4,1 | -1 | 47 | -4 |
| 2317-0106 | 2317-0006 | 3,15 | 8 | 4,9 | -1 | 52 | -4 |
| 2317-0107 | 2317-0007 | 4 | 10 | 6,2 | -1,2 | 59 | -6 |
| 2317-0108 | 2317-0008 | 5 | 12,5 | 7,5 | -1,2 | 66 | -6 |
| 2317-0109 | 2317-0009 | 6,3 | 16 | 9,2 | -1,2 | 74 | -6 |
| 2317-0111 | 2317-0010 | 8 | 20 | 11,5 | -1,4 | 83 | -6 |
| 2317-0112 | 2317-0011 | 10 | 25 | 14,2 | -1,4 | 103 | -6 |
В - сверла для центровых отверстий 60° с предохранительным конусом 120°
| l | l | L | L | |||||
| Исполнение 1 | Исполнение 2 | d | D | D1 | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 2317-0167 | 2317-0042 | 0,8 | 4 | 1,7 | 1,5 | -0,4 | 33,5 | -3 |
| 2317-0113 | 2317-0012 | 1 | 4 | 2,12 | 1,9 | -0,6 | 37,5 | -4 |
| 2317-0114 | 2317-0013 | 1,25 | 5 | 2,65 | 2,2 | -0,6 | 42 | -4 |
| 2317-0115 | 2317-0014 | 1,6 | 6,3 | 3,35 | 2,8 | -0,8 | 47 | -4 |
| 2317-0116 | 2317-0015 | 2 | 8 | 4,25 | 3,3 | -0,8 | 52,5 | -4,5 |
| 2317-0117 | 2317-0016 | 2,5 | 10 | 5,3 | 4,1 | -1 | 59 | -6 |
| 2317-0118 | 2317-0017 | 3,15 | 11,2 | 6,7 | 4,9 | -1 | 63 | -6 |
| 2317-0119 | 2317-0018 | 4 | 14 | 8,5 | 6,2 | -1,2 | 70 | -6 |
| 2317-0121 | 2317-0019 | 5 | 18 | 10,6 | 7,5 | -1,2 | 78 | -6 |
| 2317-0122 | 2317-0020 | 6,3 | 20 | 13,2 | 9,2 | -1,2 | 83 | -6 |
| 2317-0168 | 2317-0043 | 8 | 25 | 17 | 11,5 | -1,4 | 103 | -6 |
| 2317-0169 | 2317-0044 | 10 | 31,5 | 21,2 | 14,2 | -1,4 | 128 | -6 |
С - сверла для центровых отверстий 75° без предохранительного конуса
| l | l | L | L | ||||
| Исполнение 1 | Исполнение 2 | d | D | Номин. | Пред. откл. | Номин. | Пред. откл. |
| 2317-0123 | 2317-0021 | 0,8 | 3,15 | 1,5 | -0,4 | 21 | -2 |
| 2317-0124 | 2317-0022 | 1 | 3,15 | 1,9 | -0,6 | 33,5 | -4 |
| 2317-0125 | 2317-0023 | 1,6 | 4 | 2,8 | -0,8 | 37,5 | -4 |
| 2317-0126 | 2317-0024 | 2 | 5 | 3,3 | -0,8 | 42 | -4 |
| 2317-0127 | 2317-0025 | 2,5 | 6,3 | 4,1 | -1 | 47 | -4 |
R - сверла для центровых отверстий с дугообразной образующей
| L | L | r | r | |||||
| Исполнение 1 | Исполнение 2 | d | D | Номин. | Пред. откл. | l | Номин. | Пред. откл. |
| 2317-0171 | 2317-0045 |
